Каталог запасных частей к технике: Zoomlion RT-35. TIRE HOUSING D00757705200000002Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
5
6
6
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
25
26
27
28
28
29
29
30
30
31
33

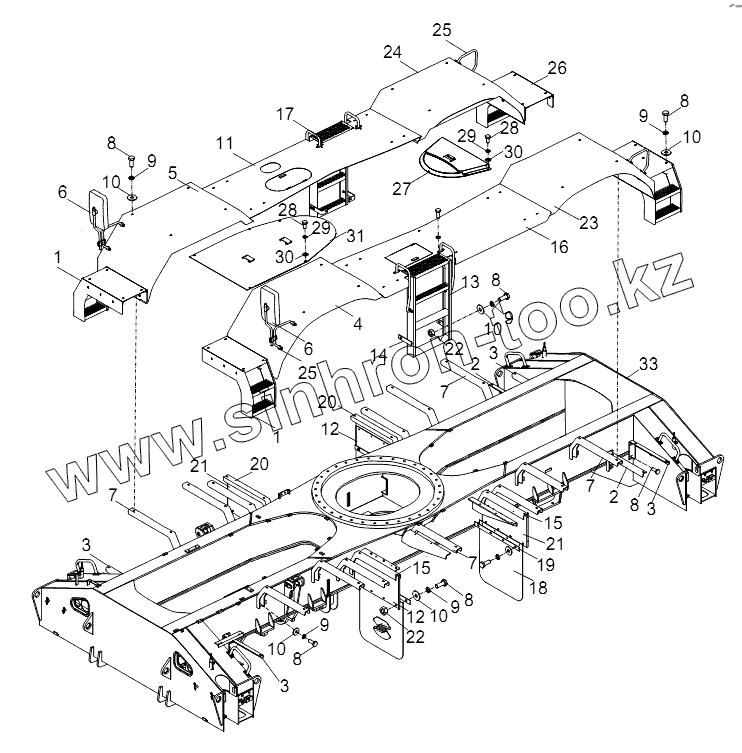

Позиция на иллюстрации Заводской номер детали Название детали
00757705200000002 00757705200000002 Tire housing
1 00757705200200000 Ladder
2 00757705202400000 Mounting bracket E
3 00757705202800000 Mounting bracket F
4 00757705200600002 Platform
5 00757705200400002 Platform
6 00758115204800001 Rearview mirror assy
7 00757705200800001 Mounting bracket A
8 1040002434 Bolt
9 1040300067 Washer
10 1040300737 Washer
11 00757705203200001 Platform
12 00757705200001010 Mudguard
13 00757705201400001 Ladder
14 00757705200001021 Plate
15 00757705201000000 Mounting bracket B
16 00757705201800002 Platform
17 00757705203600000 Ladder
18 00757705200001030 Mudguard
19 00757705200001050 Plate
20 00757705203000001 Mounting bracket G
21 00757705200001040 Mudguard
22 1040200113 Nut
23 00757705202000002 Platform
24 00757705202200002 Platform
25 00757705203400000 Handrail
26 00757705202600001 Ladder
27 00757705204400000 Cover plate
28 1040000098 Bolt
29 1040300063 Washer
30 1040300066 Washer
31 00757705204200000 Cover plate
32 1990300216 3M anti-skid pad
33 Chassisframe Chassis frame assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
