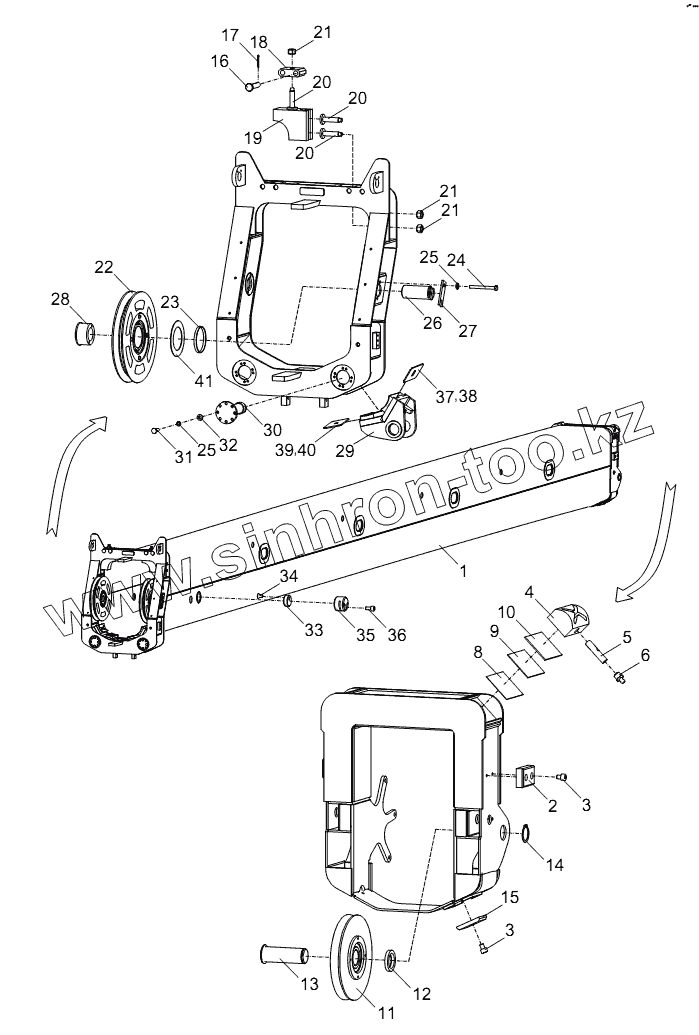

Каталог запасных частей к технике: Zoomlion RT-35. TELESCOPIC BOOM SECTION 2 ASSY D00755708700000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
00755708700000000 00755708700000000 Telescopic boom section 2 assy
1 00755708700200000 Telescopic boom section 2 welded
2 00755708700001011 Slide block
3 1040100037 Screw
4 00755708700001020 Block
5 00755708700001030 Sheath
6 1019900312 Oil cup
7 204110014 Lithium-based Grease
8 00755708700001040 Adjusting shim 1
9 00755708700001050 Adjusting shim 2
10 00755708700001060 Adjusting shim 3
11 00755708700400000 Cable guide pulley
12 00755708700001070 Ring
13 00755708700001080 Pin 1
14 1040300282 Retainer ring
15 00755708700001090 Slide block
16 00755708700001100 Pin
17 1040500906 Pin
18 00755708700001110 Plate
19 00755708700001120 Slide block
20 00755908700001150 Bolt
21 1040200110 Nut
22 00755708700600000 Guide pulley assy
23 00755708700001140 Spacer ring
24 1040001614 Bolt
25 1040300063 Washer
26 00755708700001150 Pin 2
27 00755708700001160 Plate
28 00755708700001170 Sheath 2
29 00755708700800001 Supporting seat assy
30 00755708700001180 Pin
31 1040000288 Bolt
32 1040300066 Washer
33 00755708700001190 Slide block
34 1040101207 Screw
35 00755708700001200 Guide block
36 1040100059 Screw
37 00755708700001210 Adjusting block 1 at head
38 00755708700001220 Adjsuting block 2 at head
39 00755708700001230 Adjsuting block 3 at head
40 00755708700001240 Adjusting block 4 at head
41 00755708700001250 Spacer ring
