Каталог запасных частей к технике: Zoomlion RT-35. JIB D00755700200000002Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
5
6
6
6
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
31
32
32
33
34
35
36
36
37
37
38
38
39
39
40
40
40
40
41
42
42
43
44
45
46
47
47
48
49
50
51
52
52
53
53

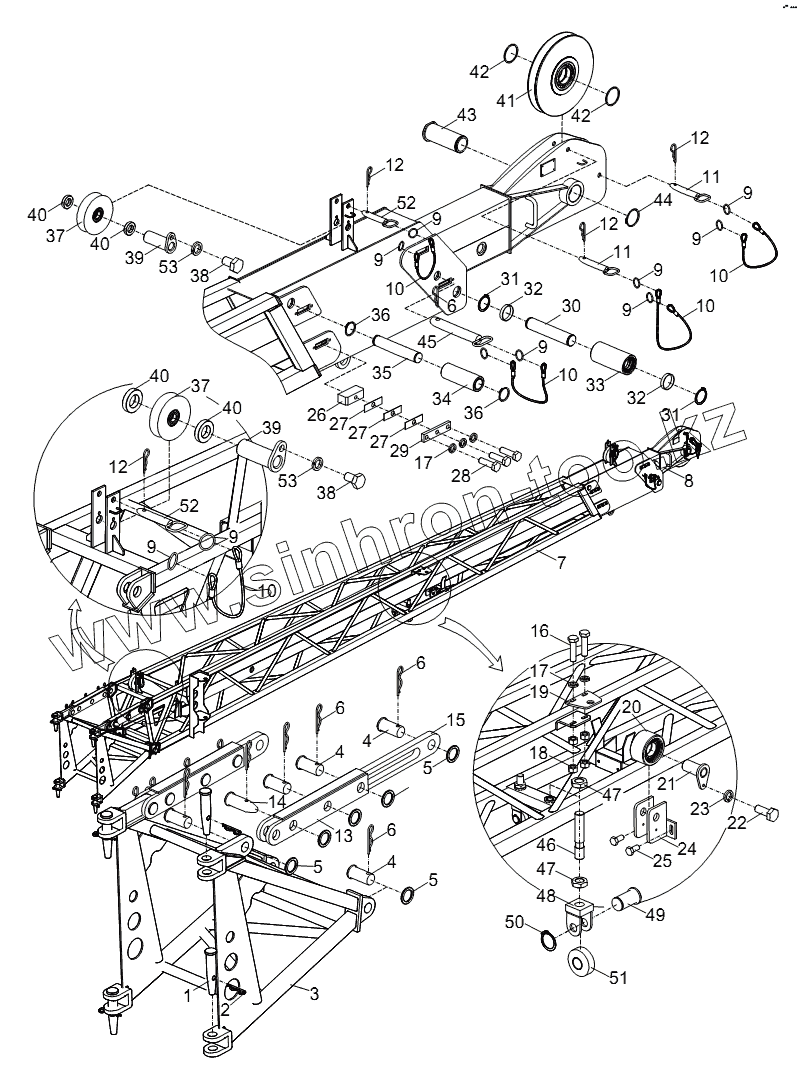

Позиция на иллюстрации Заводской номер детали Название детали
00755700200000002 00755700200000002 Jib
1 00755700200001010 Pin 1
2 006340000008 Retaining pin
3 00755700200200001 Adaptor
4 00755700200001020 Pin 2
5 00755700200001030 Pad
6 006340000001 Spring-loaded pin
7 00755700200400001 Lattice boom
8 00755700200600001 Box-shaped boom
9 1999900003 Key ring
10 00755901310001010 Wire rope
11 00755700200001042 Rope guard pin
12 006340000032 Spring-loaded pin
13 00755700200800000 Pull bracket
14 00755700200001050 Pin 3
15 00755700200001061 Plate
16 1040000067 Bolt
17 1040300054 Washer
18 1040200758 Nut
19 00755700200001070 Plate
20 00755900201000001 Roller
21 00755900201200001 Pin
22 1040000267 Bolt
23 1040300063 Washer
24 00755700202800000 Carrier
25 1040001805 Bolt
26 00755700200001080 Slide block
27 00755700200001090 Pad
28 1040000920 Bolt
29 00755700200001100 Plate
30 00755700200001110 Pin 4
31 1040300229 Retainer ring
32 00755700200001120 Spacer sleeve
33 00755700201400000 Drum 2
34 00755700201600000 Drum 3
35 00755700200001130 Pin 5
36 1040300017 Retainer ring
37 00755700201800000 Pulley assy 1
38 1040000132 Bolt
39 00755700202000000 Pin 2
40 00755700200001140 Spacer sleeve 2
41 00755708800400000 Pulley assy
42 00755700200001150 Spacer sleeve 3
43 00755700200001160 Pin 6
44 1040300384 Retaining ring
45 00755700202200000 Pin 3
46 00755700200001170 Stud
47 1040200292 Nut
48 00755700202400000 Bracket
49 00755700200001180 Pin 7
50 1040300153 Retainer ring
51 00755700202600000 Roller assy
52 00755700200001191 Rope guard pin
53 1039800340 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
