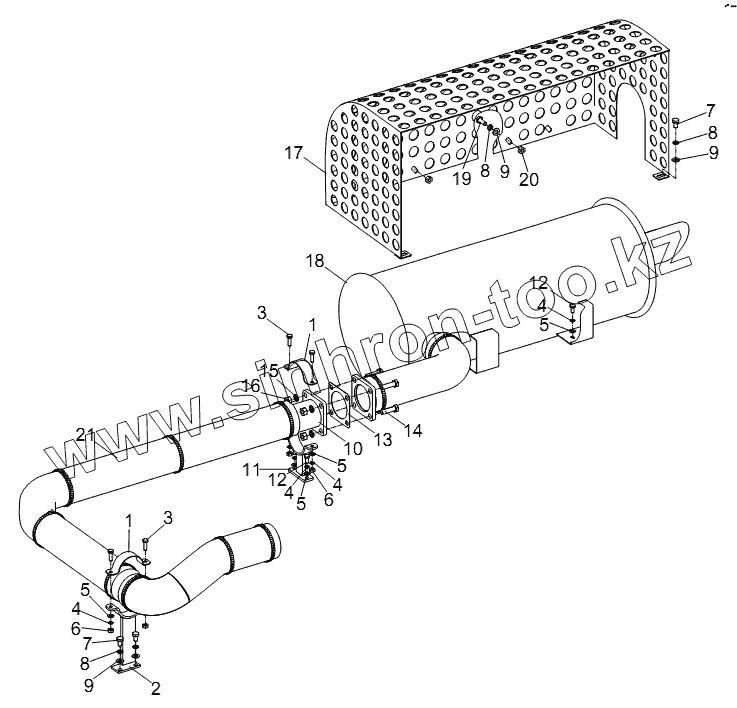

Каталог запасных частей к технике: Zoomlion RT-35. EXHAUST SYSTEM D00757701200000002Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
00757701200000002 00757701200000002 Exhaust system
1 00757701200001100 Plate
2 00757701201000000 Exhaust pipe bracket
3 1040000288 Bolt
4 1040300063 Washer
5 1040300066 Washer
6 1040200192 Nut
7 1040000132 Bolt
8 1040300067 Washer
9 1040300734 Seal ring
10 00757701200001150 Exhaust pipe
11 00757701202000000 Bracket
12 1040000098 Bolt
13 00757701200001130 Gasket
14 1040001588 Bolt
15 1040300054 Washer
16 1040200096 Nut
17 00757911001600002 Silencer housing
18 00757701200001140 Silencer assy
19 1040000114 Bolt
20 1040200113 Nut
21 00757701202400000 Heat-insulating sleeve, exhaust pipe
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
