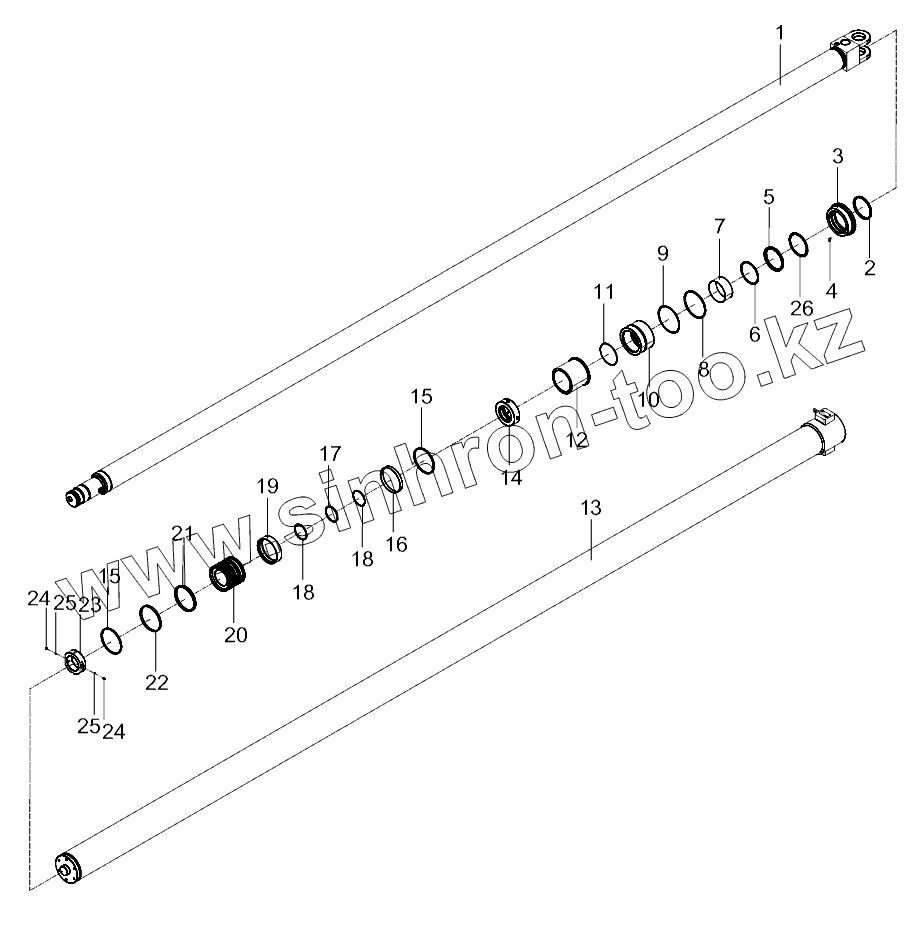

Каталог запасных частей к технике: Zoomlion RT-100. TELESCOPING CYLINDER II

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

18

19

20

21

22

23

24

24

25

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
00756308400200000	00756308400200000		Telescoping cylinder II
1	00756308400202000		Piston rod
2	1081200024		Dust ring
3	00756308400200003		Cylinder cover
4	00630878410100007		Baffle
5	1081002298		U-ring
6	1081002438		Step Seal
7	1054400005		Bushing
8	1081000143		O-ring
9	1040301146		Retainer ring
10	00756308400200002		Guide sleeve
11	1040300276		Retaining ring
12	00756308400200004		Spacer sleee I
13	00756308400201000		Cylinder
14	00756308400200005		Spacer sleeve II
15	1081400183		Support ring
16	1081400182		Support ring
17	1081002077		O-ring
18	1040301076		Retainer ring
19	1081002176		Combination seal ring
20	00756308400200001		Piston
21	1081002570		Piston seal
22	1081400170		Support ring
23	00756308400200006		Nut
24	1040101325		Screw
25	1054500002		Steel ball
26	1089900355		Retainer ring
27	E0758308400900001		Seal kit
