Каталог запасных частей к технике: Zoomlion RT-100. JIB INSTALLATION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
3
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
18
19
20
22
23
24
25
26
27
27
28
28
28
29
30

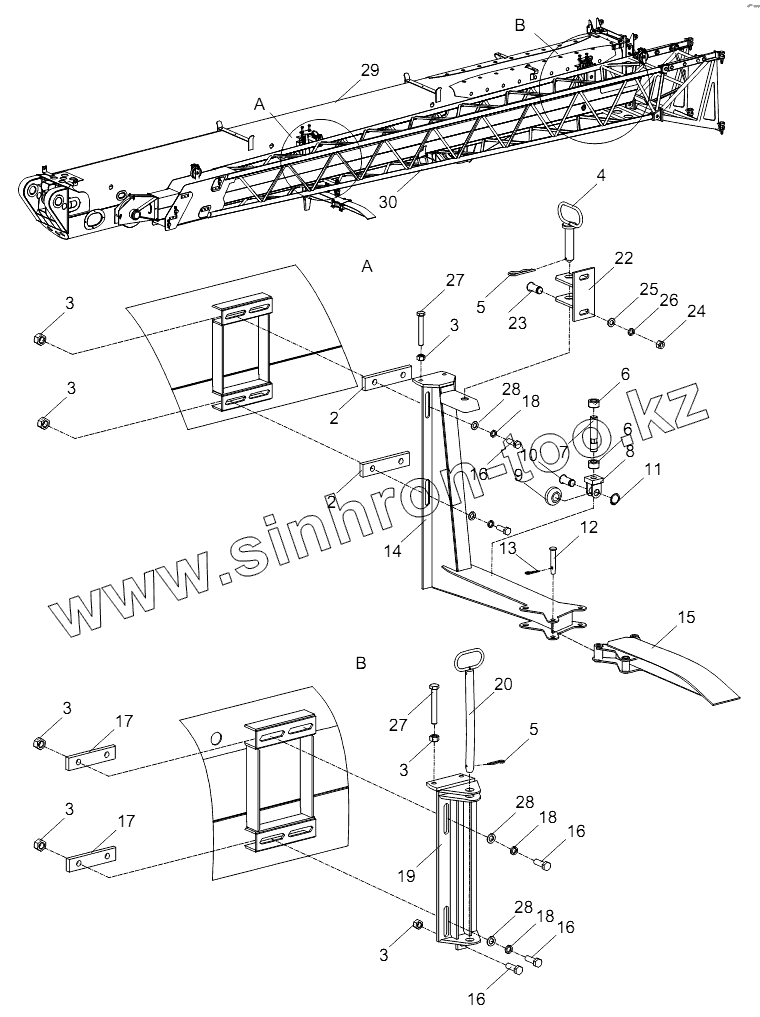

Позиция на иллюстрации Заводской номер детали Название детали
00756304700400000 00756304700400000 Jib installation
1 00756304700410000 Adjusting pad block I
2 00756304700420000 Adjusting pad block II
3 1040200097 Nut
4 00756304700430000 Pin
5 006340000029 Spring-loaded pin
6 1040200146 Nut
7 00756304700401010 Stud
8 00756304700440000 Bracket
9 00756304700450000 Roller
10 00756304700401020 Shaft
11 1040300157 Retainer ring
12 00756304700401030 Pin
13 006340000032 Spring-loaded pin
14 00756304700460000 Bracket
15 00756304700470000 Folding bracket
16 1040001028 Bolt
17 00756304700401040 Pad
18 1040300038 Washer
19 00756304700480000 Pin bracket
20 00756304700490000 Pin
21 204110014 Lithium-based Grease
22 00756304700500000 Fixing bracket
23 1040000016 Bolt
24 1040200073 Nut
25 1040300052 Washer
26 1040300065 Washer
27 1040001558 Bolt
28 1040300106 Washer
29 Basicboomassy Basic boom assy
30 Jib Jib
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
