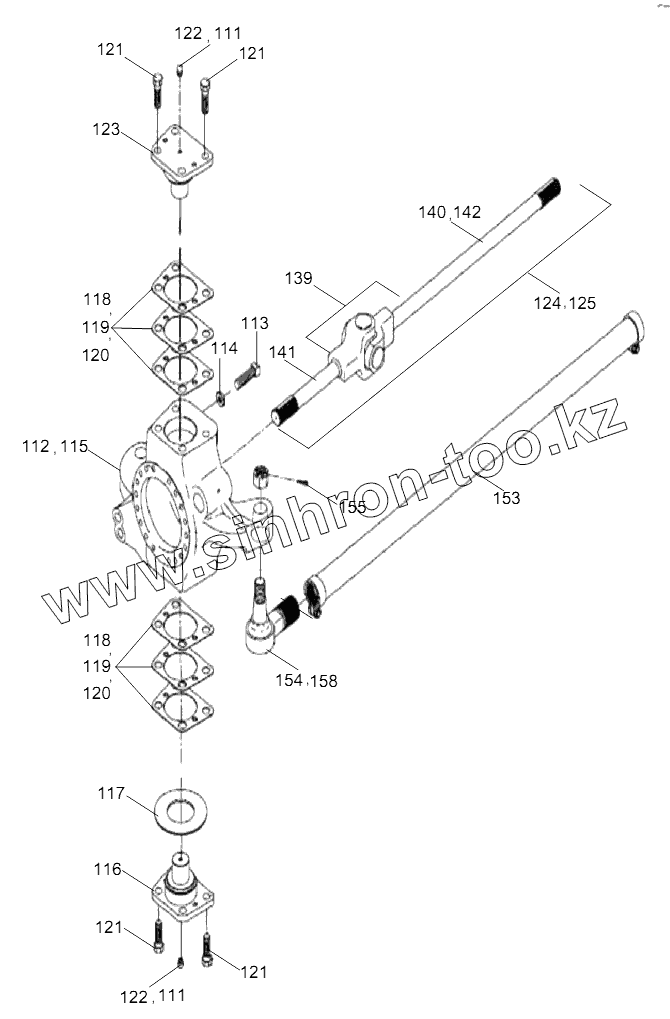

Каталог запасных частей к технике: Zoomlion RT-100. HUB REDUCER ASSY. EXPLODED VIEW II

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
111
111
112
113
114
115
116
117
118
118
119
119
120
120
121
121
121
121
122
122
123
124
125
139
140
141
142
153
154
155
158
Позиция на иллюстрации Заводской номер детали Название детали
1030100815 1030100815 Front axle
111 1039804993 Dust cap
112 1039805535 Knuckle-steering, fin. rh
113 1039805536 Limit bolt
114 1039805537 Locking nut
115 1039805538 Knuckle-steering, fin. lh
116 1039805539 Cap-king pin
117 1039805540 Thrust washer
118 1039805541 Shim
119 1039805542 Shim
120 1039805543 Shim
121 1039805544 Screw
122 1039805180 Fitting-grease
123 1039805545 Cap-king pin
124 1039805546 Left half shaft
125 1039805547 Joint assy-universa
139 1039805562 Half shaft repair kit
140 1039805563 Inner end, half shaft
141 1039805564 Shaft-universal outer
142 1039805565 Inner end, half shaft
153 1039805573 Drag rod
154 1039805574 Right, ie rod ball joint
155 1039805038 Cotter pin
158 1039805576 End assy-tie rod lh thread
