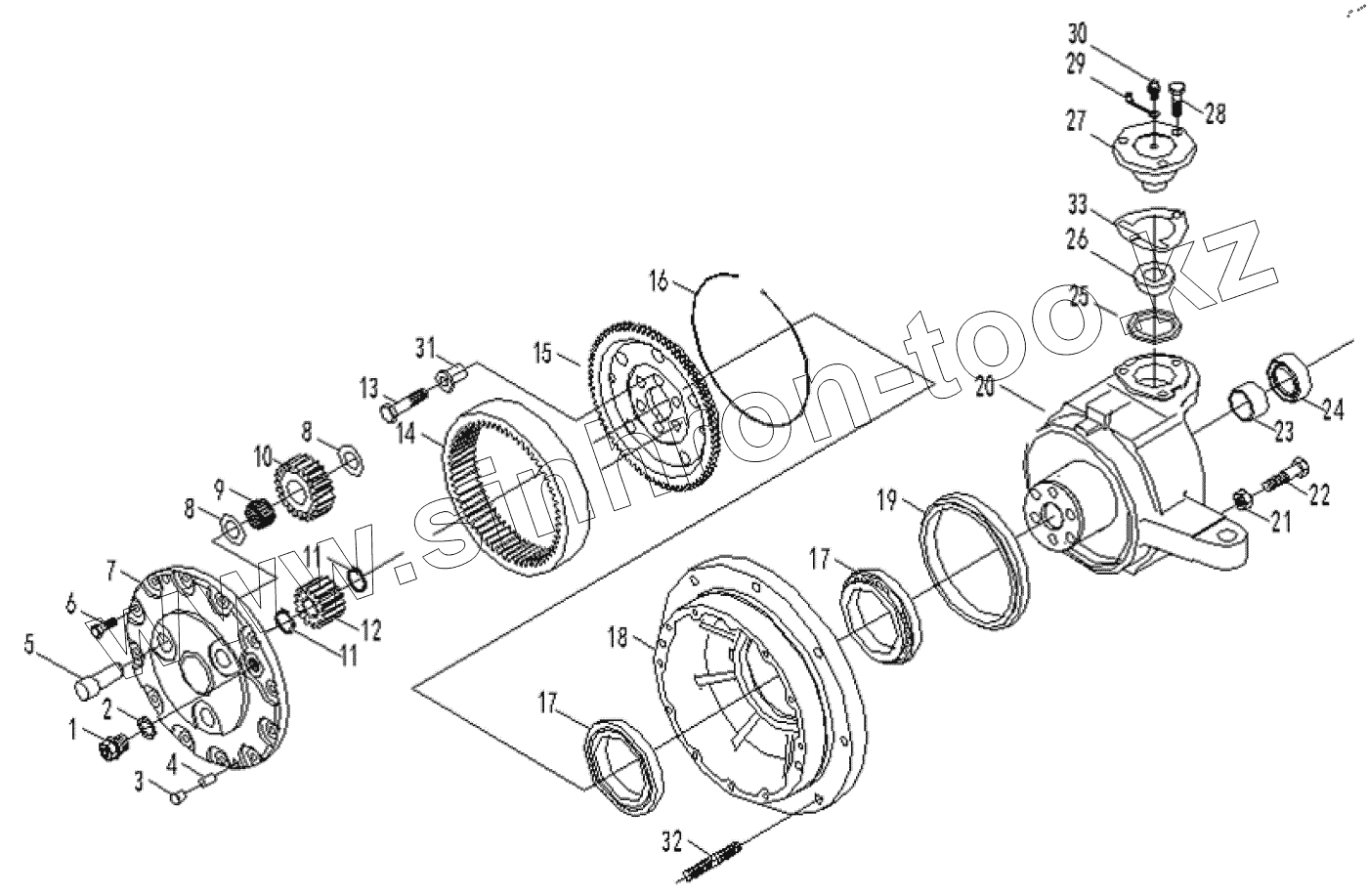

Каталог запасных частей к технике: Zoomlion RS. 1030101041 Передний мост в сборе (2)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Пробка | Пробка | |
| 2 | Комбинированная уплотнительная шайба | Комбинированная уплотнительная шайба | |
| 3 | Пылезащитный колпачок установочного штифта | Пылезащитный колпачок установочного штифта | |
| 4 | Штифт | Штифт | |
| 5 | Валик планетарной шестерни | Валик планетарной шестерни | |
| 6 | Болт | Болт | |
| 7 | Водило планетарной передачи | Водило планетарной передачи | |
| 8 | Проставочное кольцо роликовой иглы | Проставочное кольцо роликовой иглы | |
| 9 | Роликовая игла | Роликовая игла | |
| 10 | Планетарная шестерня | Планетарная шестерня | |
| 11 | Упорное кольцо | Упорное кольцо | |
| 12 | Солнечная шестерня | Солнечная шестерня | |
| 13 | Болт | Болт | |
| 14 | Внутренняя шестерня | Внутренняя шестерня | |
| 15 | Фланец внутренней шестерни | Фланец внутренней шестерни | |
| 16 | Демпфирующее кольцо из стальной проволоки для внутренней шестерни | Демпфирующее кольцо из стальной проволоки для внутренней шестерни | |
| 17 | Конический роликовый подшипник | Конический роликовый подшипник | |
| 18 | Корпус колеса | Корпус колеса | |
| 19 | Сальник | Сальник | |
| 20 | Правая поворотная цапфа | Правая поворотная цапфа | |
| 20 | Левая поворотная цапфа | Левая поворотная цапфа | |
| 21 | Гайка | Гайка | |
| 22 | Болт | Болт | |
| 23 | Втулка поворотной цапфы | Втулка поворотной цапфы | |
| 24 | Комбинированный сальник | Комбинированный сальник | |
| 25 | Сальник | Сальник | |
| 26 | Внутреннее кольцо радиально-упорного откидного подшипника | Внутреннее кольцо радиально-упорного откидного подшипника | |
| 27 | Рулевой вал | Рулевой вал | |
| 28 | Болт | Болт | |
| 29 | Оболочка масленки | Оболочка масленки | |
| 30 | Маслёнка | Маслёнка | |
| 30 | Маслёнка | Маслёнка | |
| 31 | Рубашка | Рубашка | |
| 32 | Двусторонняя шпилька | Двусторонняя шпилька | |
| 33 | Регулировочная прокладка | Регулировочная прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
