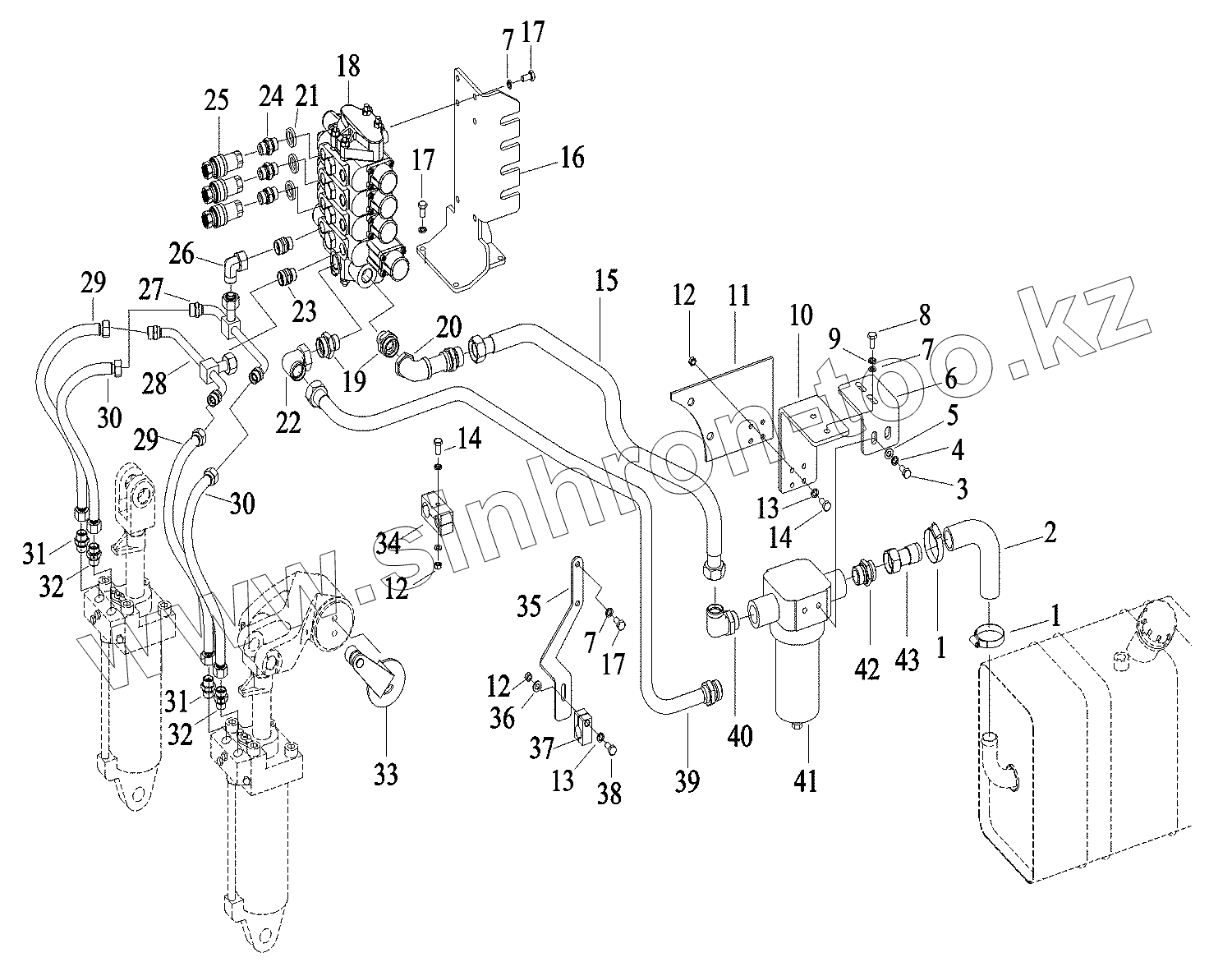

Каталог запасных частей к технике: Zoomlion RS. 015718058SAC00000 Гидравлическая система в сборе(1)
1
1
2
3
4
5
6
7
7
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1990201090 | Хомут для шланга | |
| 2 | 015718058SAA00051 | Возвратный маслошланг | |
| 3 | 1040000069 | Bolt | |
| 4 | 1040300054 | Washer | |
| 5 | 1040300041 | Washer | |
| 6 | 015716058GAD83025 | Опора фильтра откачивающей магистрали | |
| 7 | 1040300061 | Washer | |
| 8 | 1040001680 | Bolt | |
| 9 | 1040300067 | Washer | |
| 10 | 015716058GAD83020 | Сварка опоры фильтра откачивающей магистрали | |
| 11 | 015716058SAA00063 | Опора фильтра откачивающей магистрали | |
| 12 | 1040200192 | Nut | |
| 13 | 1040302244 | Шайба | |
| 14 | 1040000018 | Bolt | |
| 15 | 015716058SAA00053 | Сварка возвратной стальной трубки многоходового клапана | |
| 16 | 015718058SAA00145 | Сварка кронштейна многоходового клапана | |
| 17 | 1040000114 | Bolt | |
| 18 | 015718058GAA00088 | Блок клапанов в сборе | |
| 19 | 015716058SAA00019 | Торцевой проходной соединитель | |
| 20 | 015716058SAA00040 | Сварка возвратного патрубка многоходового клапана | |
| 21 | 1040302438 | Комбинированная уплотнительная шайба | |
| 22 | 1149900360 | Fitting | |
| 23 | 1140102497 | Pipe joint | |
| 24 | 015716058GAC00104 | Быстросъемная муфта отводящей трубы | |
| 25 | 015716058GAC00110 | Быстросъемная муфта в сборе | |
| 26 | 1140114555 | Прямоугольный переходник | |
| 27 | 015718058SAE07000 | Сварка маслоподводящей стальной трубы гидроцилиндра | |
| 28 | 015718058SAE06000 | Сварка маслоподводящей стальной трубы гидроцилиндра | |
| 29 | 015718058SAE00012 | Шланг подъемного цилиндра | |
| 30 | 015718058SAE00011 | Шланг подъемного цилиндра | |
| 31 | 015712040CBA00001 | Прямое соединение | |
| 32 | 015721058GAE09000 | Устройство управления спуском в сборе | |
| 33 | 015716058SAA00128 | Узел стойки обратной связи | |
| 34 | 015716058SAA00016 | Склейка зажима маслонасоса и резинки | |
| 35 | 015718058SAA00166 | Держатель для зажима одноотверстного трубопровода | |
| 36 | 1040300066 | Washer | |
| 37 | 015718058SAA00165 | Зажим одноотверстного трубопровода | |
| 38 | 1040001597 | Болт | |
| 39 | 015718058SAA00150 | Сварка впускной стальной трубы блока клапанов | |
| 40 | 015716058GAD95000 | Регулируемый соединитель с зажимным кольцом | |
| 41 | 015716058GAD83000 | Фильтр откачивающей магистрали в сборе | |
| 41.1 | 015716058GAD83040 | Фильтрующий элемент фильтра откачивающей магистрали | |
| 42 | 015716058GAD96000 | Торцевой проходной соединитель | |
| 43 | 015716058SAA00084 | Возвратная стальная труба масляного бака в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
