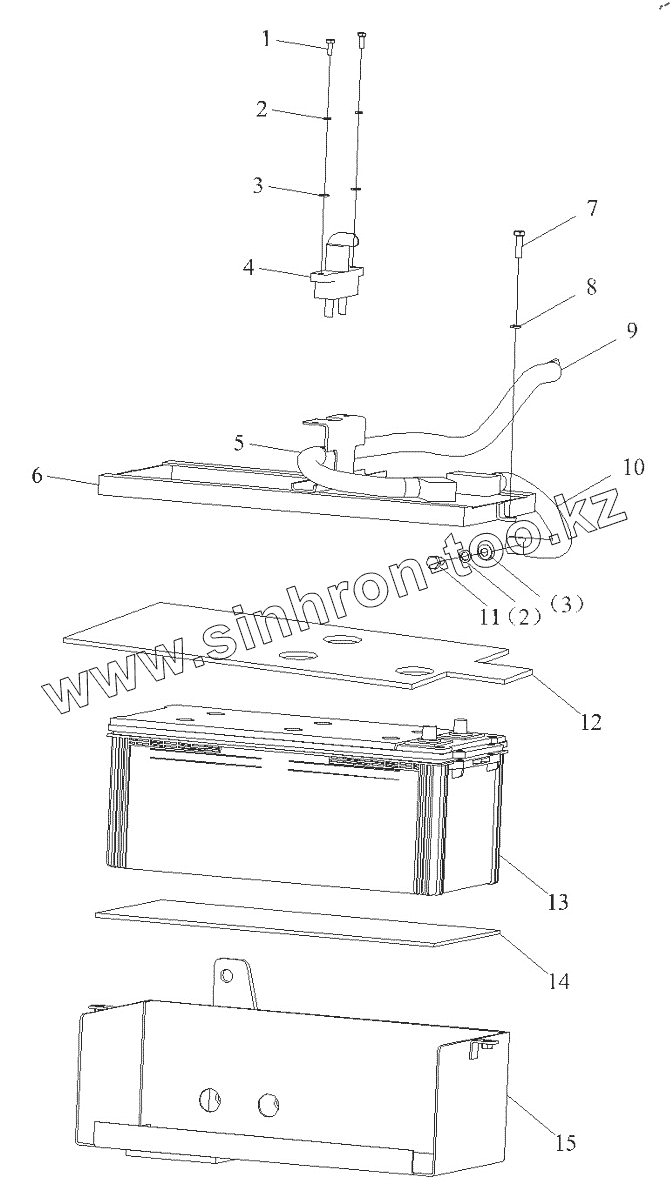

Каталог запасных частей к технике: Zoomlion RS. 015716048SAD00000 Электросистема в сборе (5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 1040000109 Bolt
2 1040302803 Spring washer
3 1040300561 Шайба 6
4 1020521054 Главный выключатель питания
5 015716048SAA00018 Плюсовый кабель аккумуляторной батареи в сборе
6 015716048SAA00008 Сварка держателя батареи аккумуляторов
7 1040005553 Болт
8 1040302204 Шайба
9 015716048SAA00017 Кабель выключателя питания в сборе
10 015716048SAA00016 Отрицательный кабель аккумуляторной батареи
11 1040005662 Болт
12 015716048SAA00019 Демпфирующая прокладка для аккумуляторной батареи
13 1020999040 Аккумулятор
14 015718048GAA00009 Подкладка аккумулятора
15 015716048SAA05040 Сварка кронштейна аккумуляторной батареи
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
