015716048SAD00000 Электросистема в сборе (1)

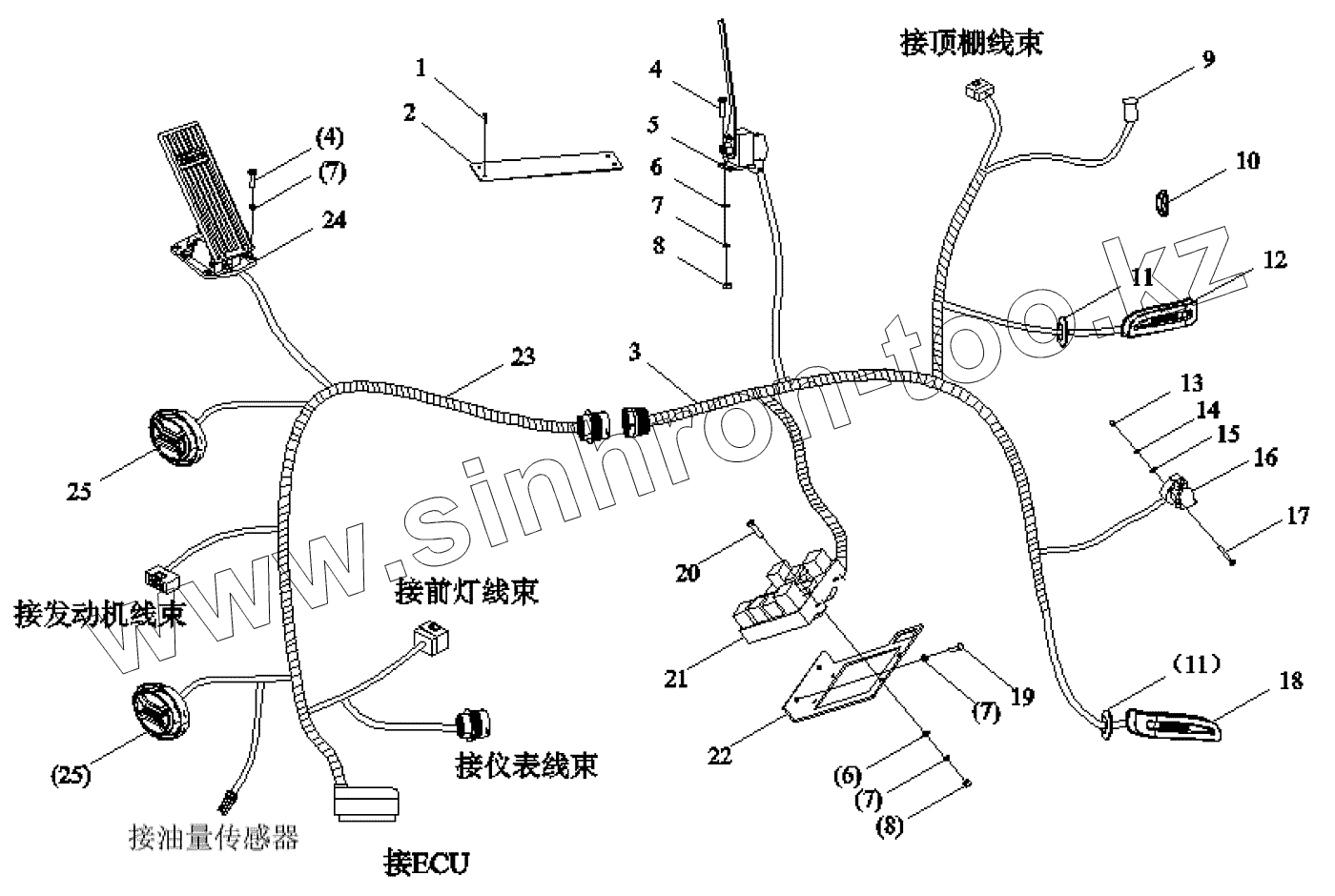

Каталог запасных частей к технике: Zoomlion RS. 015716048SAD00000 Электросистема в сборе (1)
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
33X-4Z
47X-5RZ
K56X-6RZ
PL2304 (2021)
QUY260CR-32Y
QY55V53232Z
RN (90-110 л.с.)
RS (2021)
RT-100 (2013)
RT-35 (2013)
RT-55 (2013)
RT-551 (4x4) (2013)
RT-75 (2013)
ZCC1100H (2014)
ZD160T(S,SH, CS)-3 (2012)
ZE205E (2013)
ZLJ5480JQZV3 (2013)
ZLJ5500V3 (2013)
ZLJ5550JQZV3.2 (2016)
ZT20J (2019)
ZT68J (2019)
Схема
>
Не выбрано
015716026SAA00000-RS1604.13C.001 Система охлаждения в сборе
015716021SAA00000-RS1504.21B.001 Сцепление и его механизм управления в сборе (1)
015716021SAA00000-RS1504.21B.001 Сцепление и его механизм управления в сборе (2)
015716021SAA00000-RS1504.21B.001 Сцепление и его механизм управления в сборе (3)
015716021SAA00000-RS1504.21B.001 Сцепление и его механизм управления в сборе (4)
015716022SAA00000-RS1504.22A.001 Вытяжная система в сборе
015716025SAC00000 Впускная система в сборе
015716031SAA00000-RS1504.31C.001 Передний ведущий мост в сборе
1030101041 Передний мост в сборе (1)
1030101041 Передний мост в сборе (2)
1030101041 Передний мост в сборе (3)
015716032SAA00000-RS1504.32A.001 Переднее ведущее колесо в сборе
015716034SAA00000-RS1204.34.001 Левое заднее ведущее колесо в сборе
015716034SAB00000-RS1204.34.002 Правое заднее ведущее колесо в сборе
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (1)
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (2)
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (3)
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (4)
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (5)
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (6)
015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (7)
015716037SAA00038-RS1504.37A.017 Боковой управляющий механизм в сборе
015716037SAA00001-RS1504.37A.064 Смазка коробки передач в сборе
015716038SAA00000-RS1404.38A.001 Задний мост в сборе(1)
015716038SAA00000-RS1404.38A.001 Задний мост в сборе(2)
015716038SAA00000-RS1404.38A.001 Задний мост в сборе(3)
015716038SAA00000-RS1404.38A.001 Задний мост в сборе(4)
015716038SAA00000-RS1404.38A.001 Задний мост в сборе(5)
015716039SAA00000-RS1304.39.001 Левая бортовая передача в сборе
015716039SAB00000-RS1304.39.002 Правая бортовая передача в сборе
015716040SAC00000 Гидравлическая система рулевого управления в сборе (1)
015716040SAC00000 Гидравлическая система рулевого управления в сборе (2)
015716040SAC00000 Гидравлическая система рулевого управления в сборе (3)
015716041SAC00000 Вал отбора мощности в сборе(1)
015716041SAC00000 Вал отбора мощности в сборе(2)
015716041SAC00000 Вал отбора мощности в сборе(3)
015716042SAA00000-RS1504.42.001 Раздаточная коробка в сборе (1)
015716042SAA00000-RS1504.42.001 Раздаточная коробка в сборе (2)
015716042SAA00000-RS1504.42.001 Раздаточная коробка в сборе (3)
015716043SAB00000 Система торможения в сборе (1)
015716043SAB00000 Система торможения в сборе (2)
015716043SAB00000 Система торможения в сборе (3)
015718044GAA00000-RS1504.44.001 Сиденье водителя в сборе
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (1)
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (2)
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (3)
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (4)
015716045SAB10000 Кабина водителя в сборе
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (5)
015716045SAB10000 Кабина водителя в сборе
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (6)
015716045SAB10000 Кабина водителя в сборе
015716045SAA10000 Монтаж аксессуаров в кабине водителя в сборе (7)
015716045SAB10000 Кабина водителя в сборе
015716047SAA00000-RS1604.47.001 Монтаж капота в сборе
015716047SAA00000-RS1604.47.001 Монтаж капота в сборе
015716047SAA00000-RS1604.47.001 Монтаж капота в сборе
015716047SAA00000-RS1604.47.001 Монтаж капота в сборе
015716047SAB10000 Монтаж брызговика в сборе
015716048SAD00000 Электросистема в сборе (1)
015716048SAD00000 Электросистема в сборе (2)
015716048SAD00000 Электросистема в сборе (3)
015716048SAD00000 Электросистема в сборе (4)
015716048SAD00000 Электросистема в сборе (5)
015716048SAD00000 Электросистема в сборе (6)
015716050SAA00000-RS1504.50Y.001 Монтаж топливного бака в сборе
015716053SAA00000-RS1404.53.001 Прицепное устройство в сборе
015716055SAA00000-RS1504.55A.001 Подъемный механизм в сборе
015716056SAB00000-RS1404.56D.001 Подвесное устройство в сборе
015716056SAB00000-RS1404.56D.001 Подвесное устройство в сборе
015718058SAC00000 Гидравлическая система в сборе
015718058SAC00000 Гидравлическая система в сборе(1)
015718058SAC00000 Гидравлическая система в сборе(2)
015716064SAA00000-RS1604.64C.001 Принудительная смазка в сборе (1)
015716074SAA00000-RC804.74F.001 Противовес на переднюю часть трактора в сборе
015716074SAB00000-RC804.74F.002 Противовес на переднюю часть трактора в сборе
015718091GAA00000-RS1200.91A.001-2 Противовес на заднюю часть трактора в сборе
015716080SAB00000 Монтаж пневматического тормоза в сборе
015716081SAA00000-RS1404.81B.001 Система кондиционирования воздуха в сборе
015716081SAA00000-RS1404.81B.001 Система кондиционирования воздуха в сборе
015716081SAA00000-RS1404.81B.001 Система кондиционирования воздуха в сборе
1
2
3
4
4
5
6
6
7
7
7
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
Позиция на иллюстрации
Заводской номер детали
Название детали
1
1040102537
Винт
2
015718048GAA00012
Перекрышка
3
015716048SAD06001
Пучок проводов брызгового щитка
4
1040102881
Винт с выпуклой головкой и крестообразным шлицем
5
1021904254
Электронный ручной газ
6
1040300561
Шайба 6
7
1040302803
Spring washer
8
1040200111
Nut
9
1020706326
Гнездо зарядного устройства в сборе
10
015716048GAA06041
Крышка блока кнопок подъема
11
015705048DAA00009
Резиновый диафрагма для проходящего пучка
12
1022600099
Правый и задний хвостовой фонарь
13
1040200107
Nut
14
1040300060
Washer
15
1040300048
Washer
16
1029907203
Гнездо для прицепа с семью отверстиями
17
1040100543
Винт
18
1022600098
Левый и задний и хвостовой фонарь
19
1040000107
Bolt
20
1040000076
Bolt
21
1020305173
Распределительная коробка
22
015718048GAA00013
Опора распределительной коробки
23
015716048SAD02001
Бухта провода кузова
24
1021904253
Электронный ножной дроссель
25
1022600097
Лампа на поручне
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
