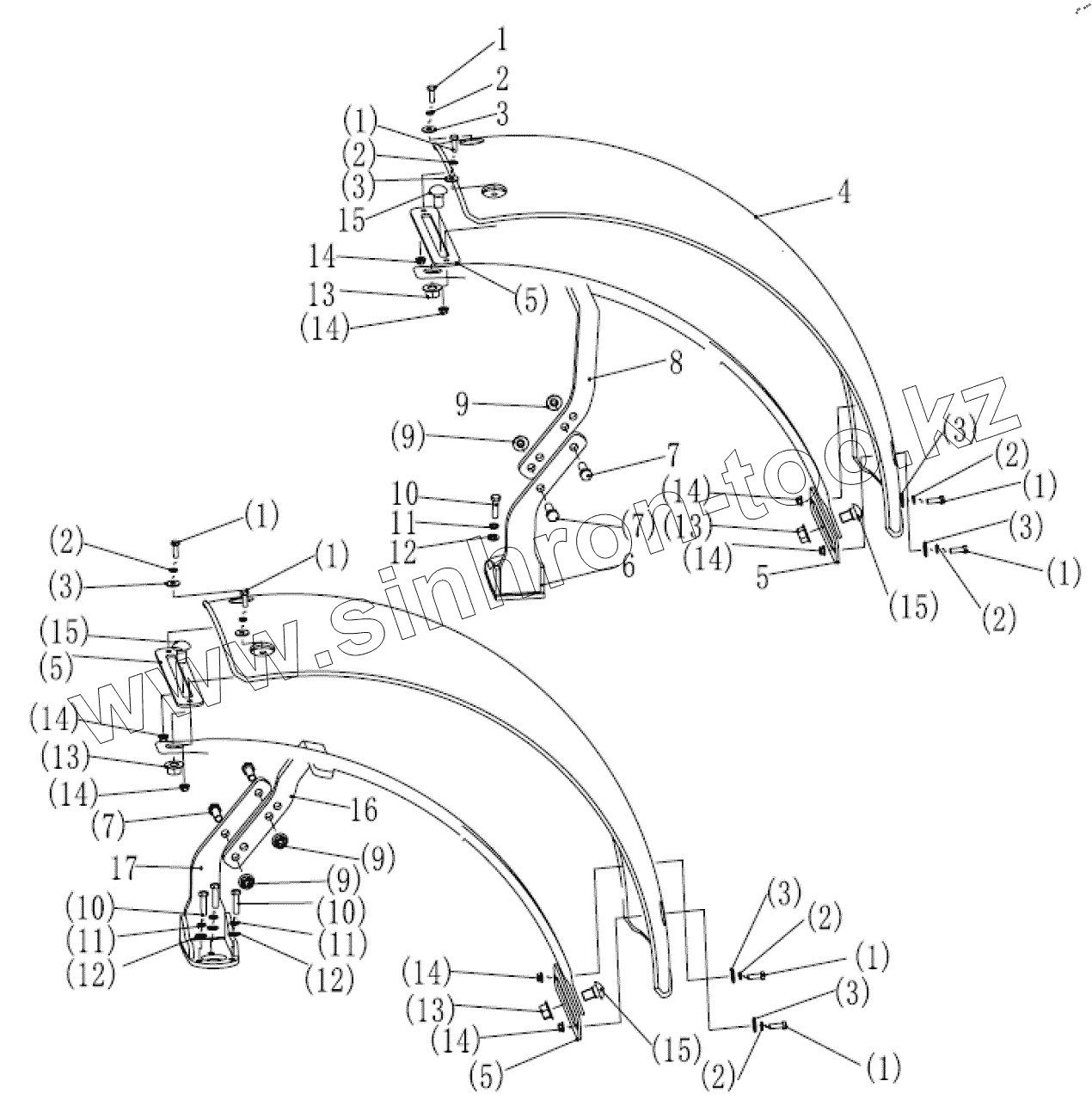

Каталог запасных частей к технике: Zoomlion RS. 015716047SAB10000 Монтаж брызговика в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
5
5
5
6
7
7
7
8
9
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 1040001680 Bolt
2 1040302422 Шайба
3 1040300027 Washer
4 015716047SAB10001 Передний брызговик
5 015716047SAB10002 Крепежная пластинка
6 015716047SAB10200 Сварка правого монтажного кронштейна
7 1040000198 Bolt
8 015716047SAB10400 Сварка каркаса правого брызговика
9 1040200358 Гайка
10 1040004644 Гайка
11 1040302936 Шайба
12 1040300041 Washer
13 1040200356 Nut M20-10
14 1040200319 Nut m10-8
15 01572105600000051 Screw
16 1040000116 Bolt
17 015716047SAB10100 Сварка левого монтажного кронштейна
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
