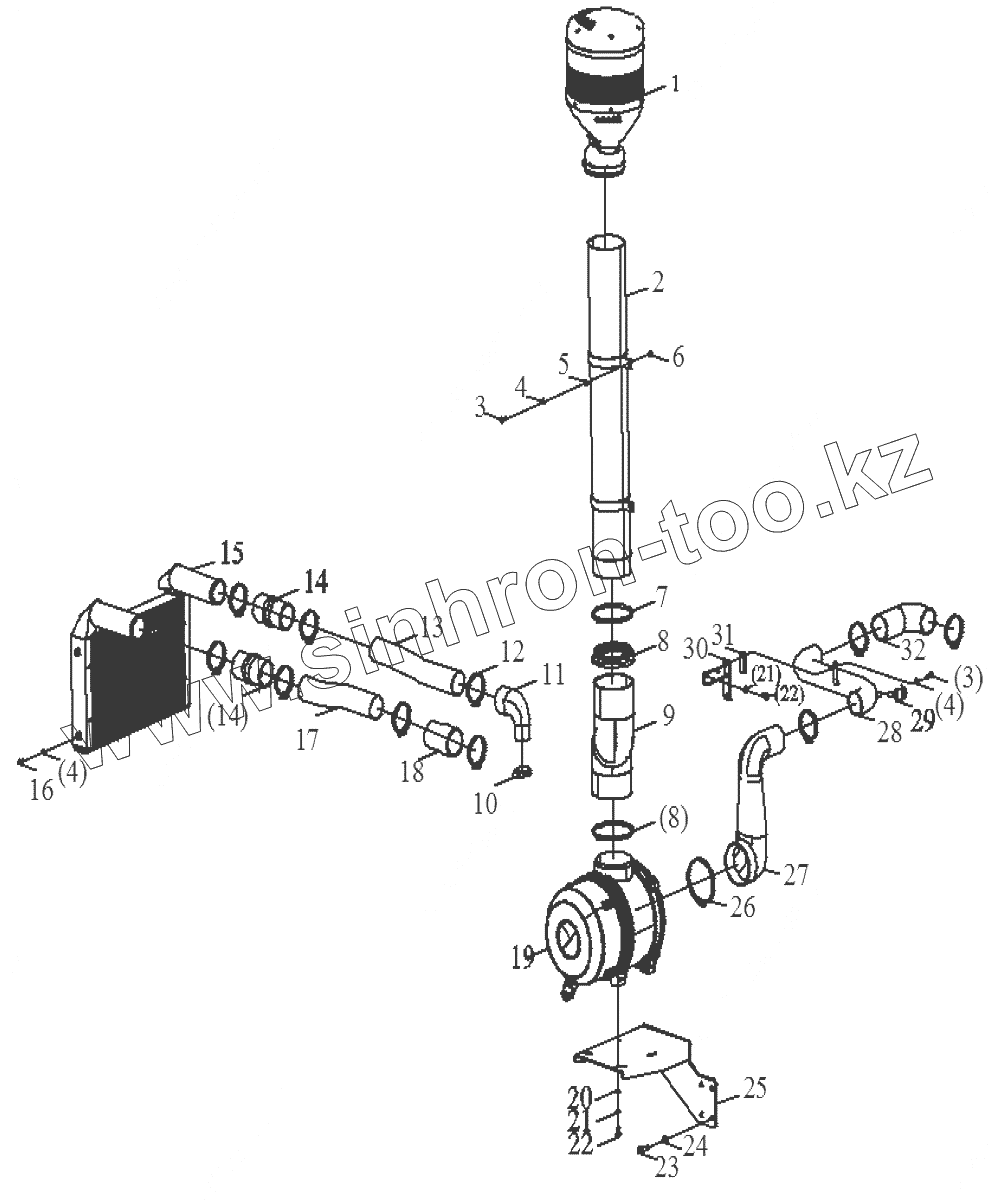

Каталог запасных частей к технике: Zoomlion RS. 015716025SAC00000 Впускная система в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 015721025GAC00010 Фильтр предварительной очистки обсадной колонны для циркуляции
2 015716025SAA00021 Узел переходного патрубка фильтра грубой очистки
3 1040200744 Nut
4 1040300063 Washer
5 1040301515 Flat washer A class 8-200HV
6 1040102977 Bolt M8 x 25-8.8
7 1990201120 Хомут шланга
8 015721025GAC00004 Защитный кожух воздушного фильтра
9 015716025SAA00007 Впускной шланг воздушного фильтра
10 1990202147 Т-образный хомут для шланга
11 015721025GAC00001 Впускной шланг
12 1990202149 Т-образный хомут
13 015716025SAA00020 Выпускная стальная труба промежуточного охладителя
14 015721025GAC00003 Впускной шланг промежуточного охладителя
15 1000500129 Промежуточный охладитель в сборе
16 1040103023 Гайка
17 015716025SAA00012 Выхлопная стальная труба промежуточного охладителя
18 015721025GAC00002 Впускной шланг двигателя
19 1000100425 Воздушный фильтр в сборе
20 1040302800 Шайба
21 1040300533 Washer
22 1040005562 Гайка
23 1040000094 Bolt
24 1040302801 Шайба
25 015716025SAA00008 Сварка кронштейна воздушного фильтра
26 1990202333 Хомут для шланга
27 015716025GAA00101 Выпускной шланг воздушного фильтра
28 015716025SAC00001 Сварка впускной стальной трубы двигателя
29 1000100427 Сигнализация заделывания воздушного фильтра
30 015716025SAC00003 Сварка держателя впускной трубы
31 015721025GAC00006 Опорная подушка
32 015716025GAA00102 Впускной шланг двигателя
33 1000500135 Т-образный хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
