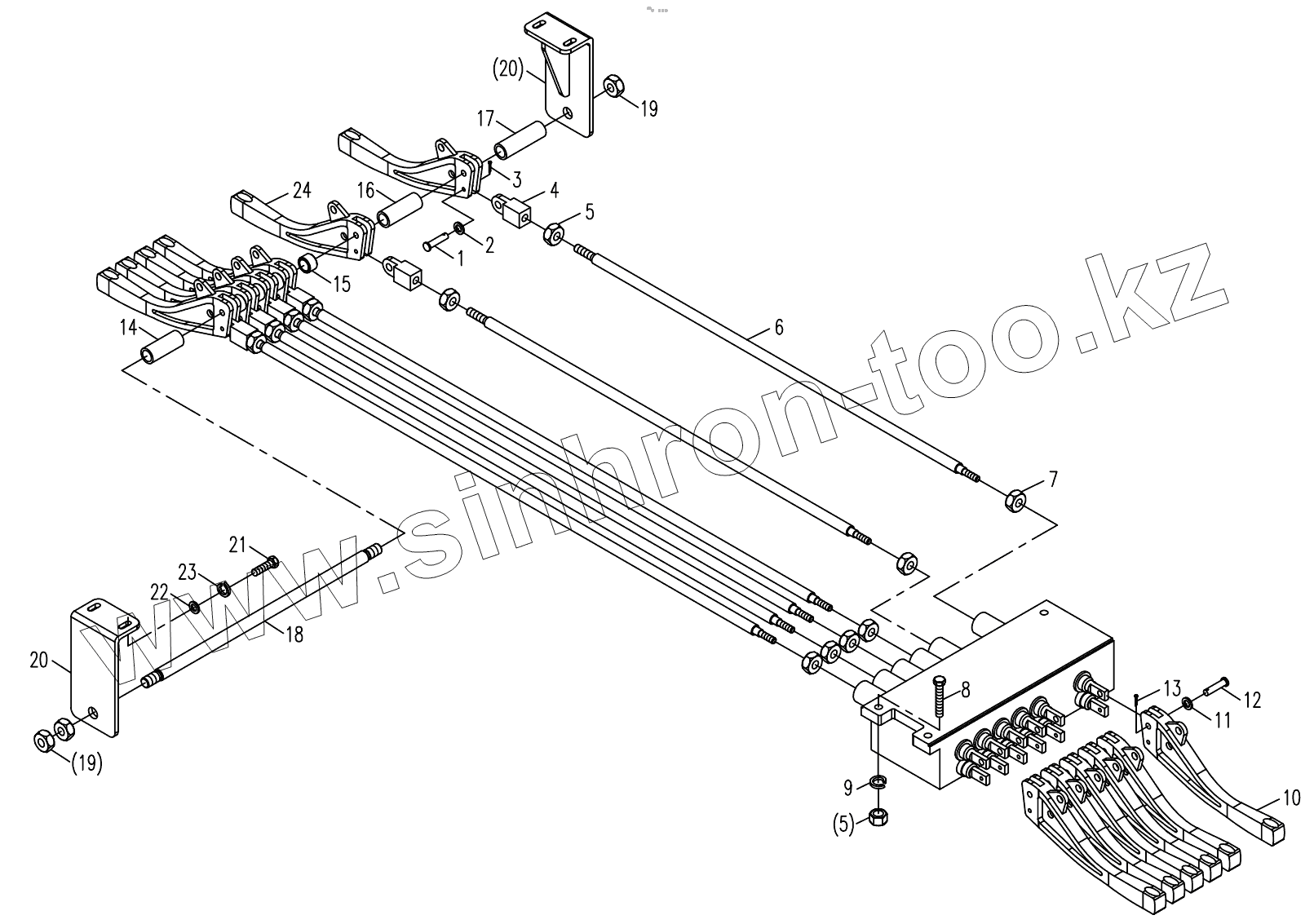

Каталог запасных частей к технике: Zoomlion QY55V53232Z. OUTRIGGER OPERATING MECHANISM D00631145800000000Z

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040500106		Валик-штифтB10x28
2	1040300061		Washer
3	1040500154		Шплинт 3.2x26
4	00630845800001040		Connecting seat
5	1040200113		Nut
6	00631225800200000		Tie rod
7	1040200176		Гайка M8x1-04
8	1040000152		Bolt
9	1040300067		Washer
10	1031700016		Handle
11	1040300048		Washer
12	1040500032		Pin shaft
13	1040500044		Шплинт 2x16
14	00630875800001010		Set
15	00631255810001020		Set
16	00631255810001030		Set
17	00630875800001020		Set
18	00630875810001010		Pin
19	1040200177		Nut
20	00631145800200000		Bracket
21	1040000107		Bolt
22	1040300051		Washer
23	1040300062		Washer
24	1031700015		Handle
