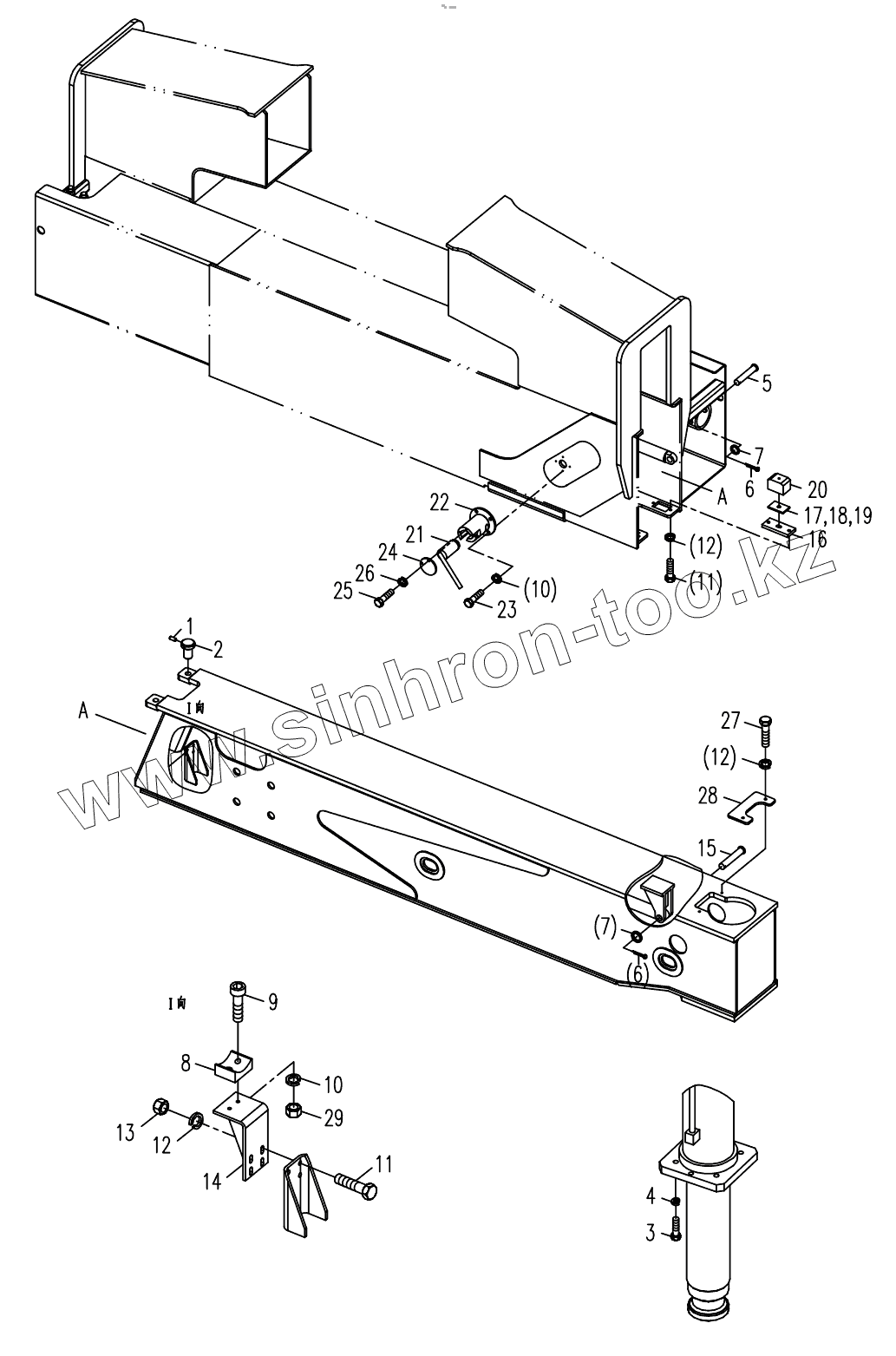

Каталог запасных частей к технике: Zoomlion QY55V53232Z. OUTRIGGER AND OUTRIGGER CYLINDER INSTALLATION D00631144780400000Z

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

10

11

11

12

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040100179		Screw
2	00631224701601011		Adjusting bolt
3	1040000023		Bolt
4	1040300065		Washer
5	1040500199		Pin shaft
6	1040500063		Pin
7	1040300033		Washer
8	00631204700801020		Slider
9	1040100105		Screw
10	1040300062		Washer
11	1040000288		Bolt
12	1040300063		Washer
13	1040200192		Nut
14	00630874700410000		Bracket
15	1040500120		Pin shaft
16	00631224701601100		Plate
17	00631224701601120		Plate
18	00631224701601130		Plate
19	00631224701601140		Plate
20	00631144730201020		Slider
21	00631144701210000		Pin
22	00631144701220000		Pin holder
23	1040000109		Bolt
24	00631144701201010		Plate
25	1040000118		Bolt
26	1040300060		Washer
27	1040000018		Bolt
28	00631144730201010		Tube plate
29	1040200111		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
