Каталог запасных частей к технике: Zoomlion QY55V53232Z. OIL COOLING DEVICE D00631147410000000Z

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 33X-4Z 47X-5RZ K56X-6RZ PL2304 (2021) QUY260CR-32Y QY55V53232Z RN (90-110 л.с.) RS (2021) RT-100 (2013) RT-35 (2013) RT-55 (2013) RT-551 (4x4) (2013) RT-75 (2013) ZCC1100H (2014) ZD160T(S,SH, CS)-3 (2012) ZE205E (2013) ZLJ5480JQZV3 (2013) ZLJ5500V3 (2013) ZLJ5550JQZV3.2 (2016) ZT20J (2019) ZT68J (2019)

Схема > Не выбрано QY55V532 TRUCK CRANE D00631140003060000Z BASIC ARM ASSEMBLY D00631178510000000Z FIRST STAGE TELESCOPIC BOOM ASSEMBLY D00631178610000000Z SECOND STAGE TELESCOPIC BOOM ASSEMBLY D00631178710000000Z THIRD STAGE TELESCOPIC BOOM ASSEMBLY D00631178810000000Z FOURTH STAGE TELESCOPIC BOOM ASSEMBLY D00631148930000000Z MAIN ARM ASSEMBLY D00631170110000000Z MAIN ARM INSTALLATION D00631144780200000Z JIB D00631250200000000Z JIB INSTALLATION D00631144780800000Z TELESCOPIC MECHANISM D00631171810000000Z ARM TIP PULLEY D00631121200200000Z ARM TIP PULLEY INSTALLATION D00631121200400000Z ANGLE INDICATOR INSTALLATION D00630947100000000Z BOOM BRACKET D00631140330000000Z HOOK FIXING DEVICE D00631254300000000Z LIFTING MECHANISM D00631143520000000Z SLEWING MECHANISM D00631324400000000Z SLEWING BEARING AND INSTALLATION D00631144520000000Z OUTRIGGER OPERATING MECHANISM D00631145800000000Z OUTRIGGER AND OUTRIGGER CYLINDER INSTALLATION D00631144780400000Z FIFTH LEG D00631141110000000Z FEET D00631251300000000Z TURNTABLE INSTALLATION D00631144780600000Z COUNTERWEIGHT INSTALLATION D00631254720400000Z HANGAR INSTALLATION D00631140530000000Z CAB INSTALLATION D00631254720800000Z ACCELERATOR PEDAL INSTALLATION D00631124010400000Z AIR CONDITIONING COVER INSTALLATION D00630874720400000Z HYDRAULIC SYSTEM SCHEMATIC D00631141570000000Z PIPING DIAGRAM OF HYDRAULIC SYSTEM ON THE CAR D00631141690200000Z CONTROL MODULE PIPING DIAGRAM D00631141690400000Z PIPING DIAGRAM OF HYDRAULIC SYSTEM FOR GETTING OFF THE CAR D00631141750000000Z HYDRAULIC TANK D00631143010000001Z HYDRAULIC TANK INSTALLATION D00631254810400000Z OIL PUMP TRANSMISSION D00631143920000000Z OIL COOLING DEVICE D00631147410000000Z CONTROL ROOM ELECTRICAL D00631147800000000Z CONTROL ROOM ELECTRICAL D00631146260000001Z TURNTABLE ELECTRIC D00631148000000000Z TURNTABLE ELECTRIC D00631146360000000Z MAIN ARM ELECTRICAL D00631146470000000Z MAIN ARM ELECTRICAL D00631146460000000Z AUXILIARY ARM ELECTRICAL D00631146500000000Z AUXILIARY ARM ELECTRICAL D00631146510000000Z AIR CONDITIONING DEVICE D00631157600000000Z HEATER D00631147500000000Z HEATER HOST INSTALLATION D00631147500200000Z HEATER TANK INSTALLATION D00631147500400000Z INSTALLATION OF HEATER TANK D00631257500600000Z FRONT BOARDING D1130000079ZY INNER DECORATION LAYOUT D1130000079ZY LEFT SIDE BOARDING D1130000079ZY RIGHT SIDE BOARDING D1130000079ZY REAR BOARDING D1130000079ZY MAIN HOOK D1090400121-100017ZY MAIN HOOK D1090400117-100017ZY AUXILIARY HOOK D1090400019ZY TELESCOPING CYLINDER I D1010200085ZY TELESCOPING CYLINDER II D1010200084ZY DERRICKING CYLINDER D1010200510ZY HORIZONTAL CYLINDER D1010200511ZY FRONT VERTICAL CYLINDER D00631142200200000ZY REAR VERTICAL CYLINDER D00631142200400000ZY THE 5TH OUTRIGGER CYLINDER D1010200230ZY DERRICKING CYLINDER D1030200699ZY MAIN WINCH MOTOR D1010100011/10025ZY SLEWING REDUCER D1030200558ZY HYDRAULIC MOTOR D1010100030ZY MOTOR D1010100271/32793ZY MOTOR D1010100271/100033ZY GEAR PUMP D1010000082ZY

1

1

2

2

3

4

5

6

7

8

9

9

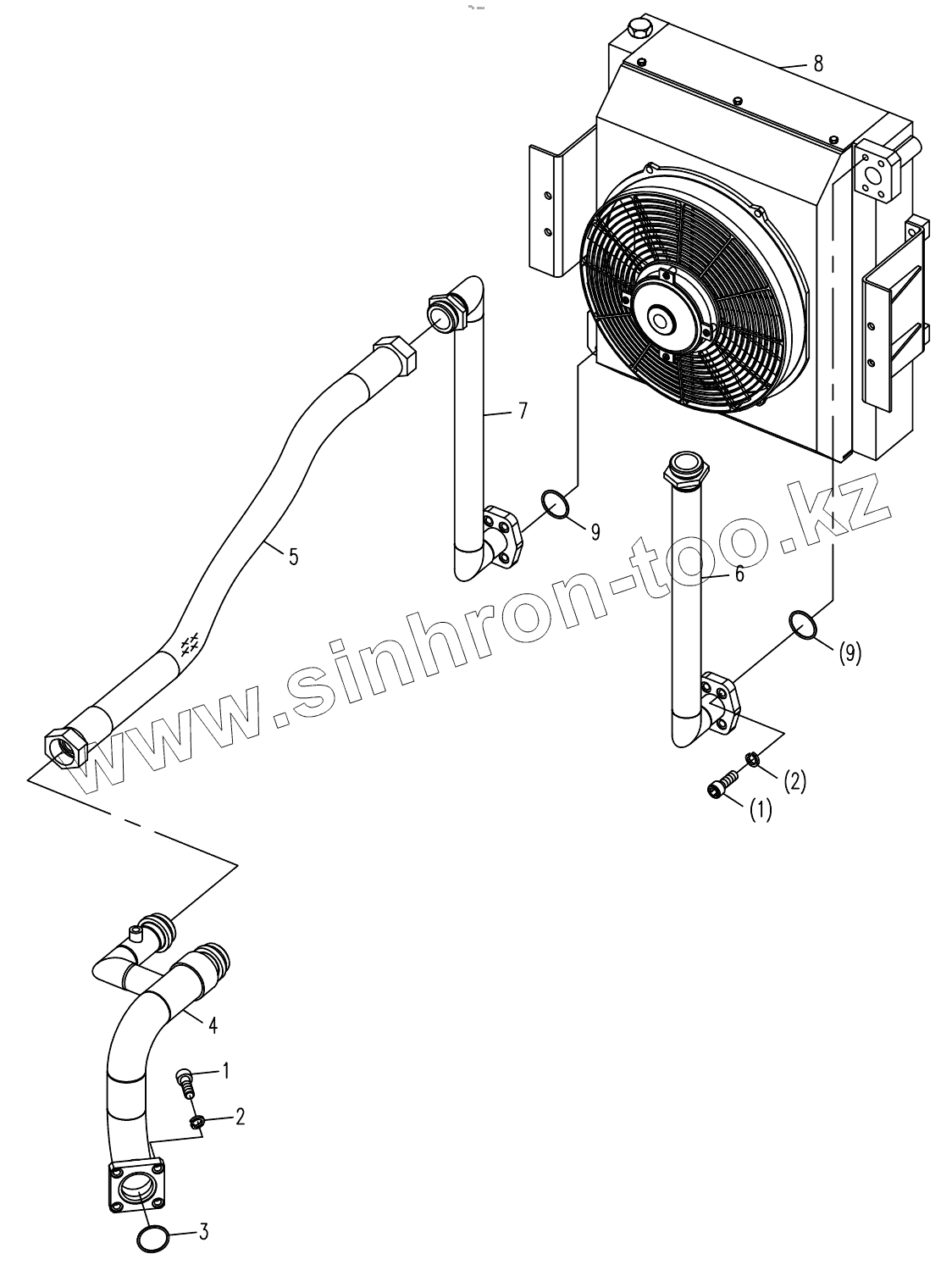

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040100059		Screw
2	1040300067		Washer
3	1081000077		O-ring
4	00631147410200000		Oil return connector
5	1140215664		Hose assembly
6	00631147410600000		Radiator connector
7	00631147410400000		Radiator connector
8	00631157400200000		Oil cooler installation
9	1081000110		O-ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
