Каталог запасных частей к технике: Zoomlion QY55V53232Z. MOTOR D1010100271/100033ZY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

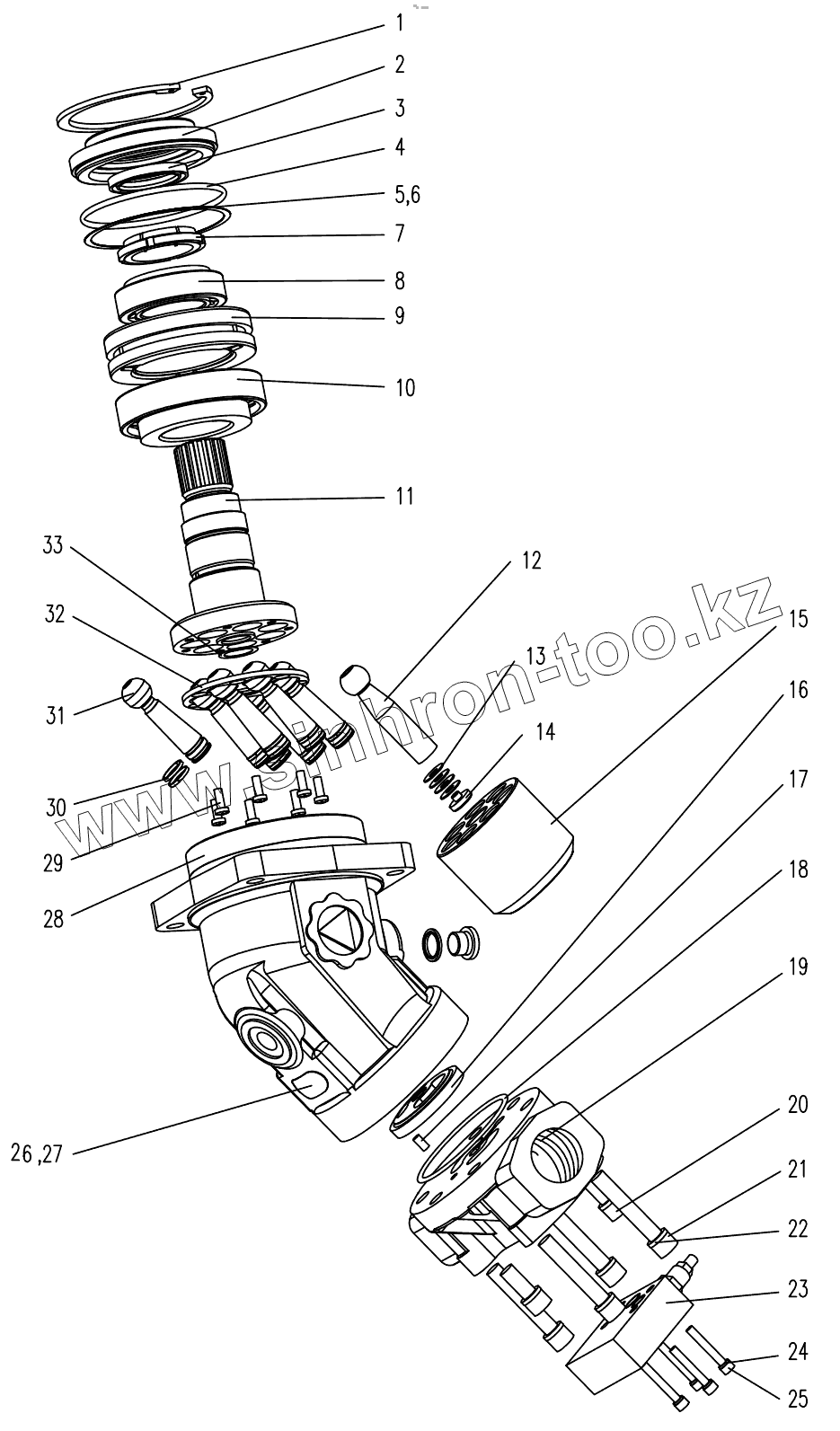

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B0200009		Circlip
2	ZA900013		Shaft seal cover
3	B0300321		Oil seal
4	B0300272		O-ring
5	ZA900017		Washer
6	ZA900018		Washer
7	ZA900016		Round nut
8	B0100014		Bearing
9	ZA900012		Bearing seat
10	B0100015		Bearing
11	ZA100003		Main shaft
12	ZA900010		Core shaft
13	B0400002		Disc spring
14	ZA900011		Spring seat
15	ZA200002		Cylinder body
16	ZA400002		Distributor plate
17	B0300257		O-ring
18	B0200033		Pin
19	ZA600056		Rear cover
20	B0200212		Washer
21	B0200264		Screw
22	B0200265		Screw
22	B0200265		Screw
23	ZA600044		Flushing valve
23	ZA600044		Flushing valve
24	B0200220		Washer
24	B0200220		Washer
25	B0200266		Screw
25	B0200266		Screw
26	C1100001		Name plate
26	C1100001		Name plate
27	B0200263		Rivet
27	B0200263		Rivet
28	ZA500002		Housing
28	ZA500002		Housing
29	B0200044		Screw
29	B0200044		Screw
30	B0500002		Piston ring
30	B0500002		Piston ring
31	ZA300002		Piston
31	ZA300002		Piston
32	ZA900015		Pressure plate
32	ZA900015		Pressure plate
33	ZA900014		Washer
33	ZA900014		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
