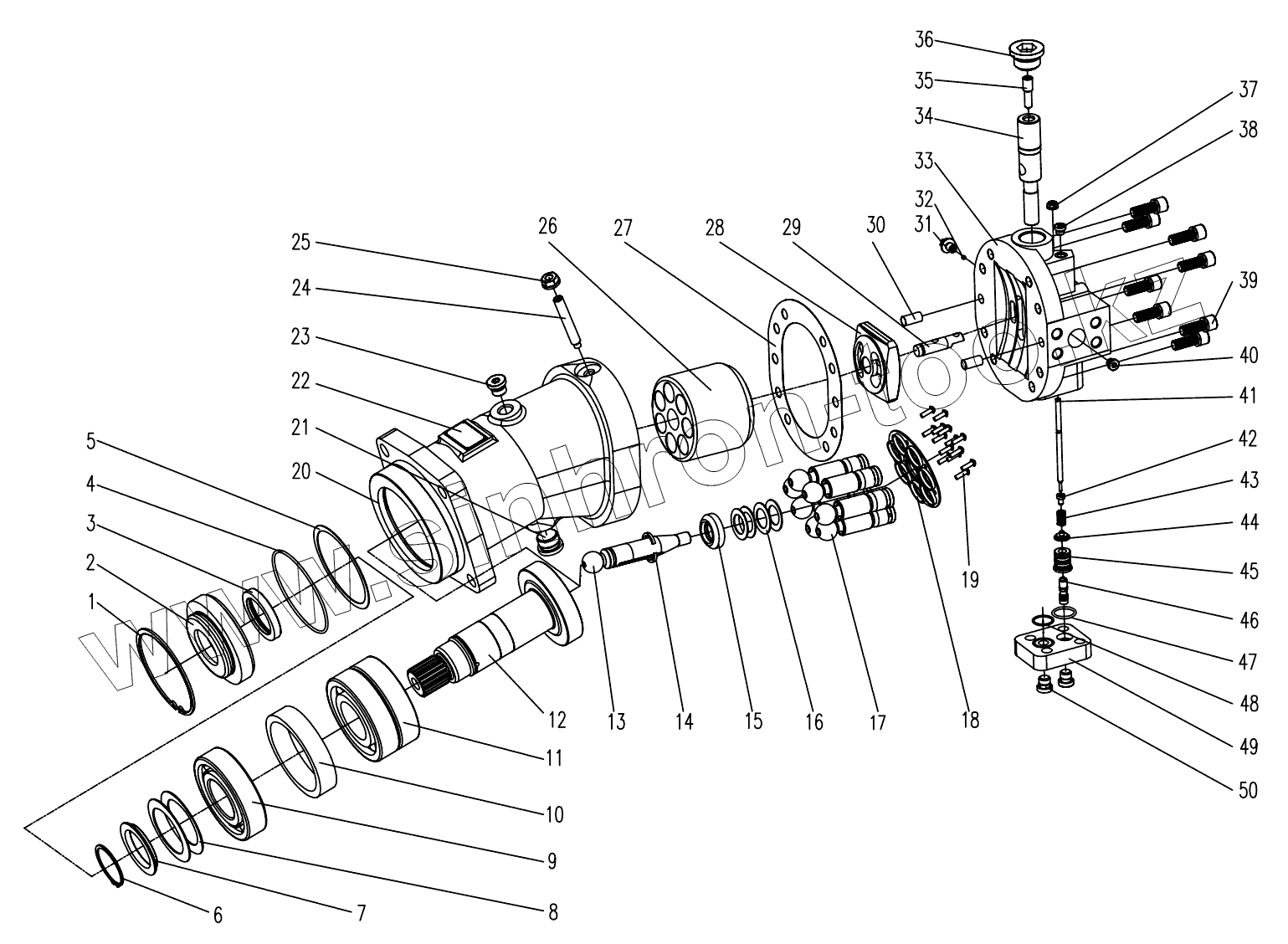

Каталог запасных частей к технике: Zoomlion QY55V53232Z. MAIN WINCH MOTOR D1010100011/10025ZY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB893.1 120 | Elastic retainer ring for hole | |
| 2 | ZM107-3001 | Front cover | |
| 3 | BABSL 50-70-10 | Oil seal for frame | |
| 4 | 21032 | Sealing ring | |
| 5 | ZM107-0002 | Adjusting shim | |
| 6 | GB894.1 55 | Elastic retainer ring for shaft | |
| 7 | ZM107-2112 | Spring seat | |
| 8 | ZM107-2113 | Disc spring | |
| 9 | 6311/P6 GB/T276-94 | Grooved ball bearing | |
| 10 | ZM107-2114 | Spacing ring | |
| 11 | FAG2x7311B.UA.D.B | Double centripetal thrust ball bearing | |
| 12 | ZM107-2111 | Main shaft | |
| 13 | ZM107-2102 | Center rod | |
| 14 | ZM107-2001 | Retainer ring | |
| 15 | ZM107-2003 | Spring seat | |
| 16 | ZM107-2004 | Disc spring | |
| 17 | ZM107-2120 | Plunger | |
| 18 | ZM107-2101 | Chuck plate | |
| 19 | M5x16-QGB945 | Screw | |
| 20 | R801-1001 | Housing | |
| 21 | R802-2009, 30519 | Threaded plug, sealing ring | |
| 22 | Q/LY-19-ZM | Nameplate | |
| 23 | LY24/1 18x1.5,LY24/2-06 | Threaded plug, sealing ring | |
| 24 | R801-0005 | Limit screw | |
| 25 | R801-0002 | Locking nut | |
| 26 | R801-2200 | Rotor component element | |
| 27 | R801-0004 | Sealing washer | |
| 28 | R801-4000 | Oil distributor tray combination element | |
| 29 | R801-5002 | Fork rod | |
| 30 | ZHB160-1003 | Positioning pin | |
| 31 | ZB80-4027 | One-way valve | |
| 32 | 5.0000G40+(-0.8) GB308-89 | Steel ball | |
| 33 | R803-5101 | Regulator housing | |
| 34 | R801-5001 | Flow piston | |
| 35 | R801-5003 | Compression screw | |
| 36 | LY24/1 33x2,LY24/2-13 | Threaded plug, sealing ring | |
| 37 | LY23-6x1 | Locking nut | |
| 38 | LY24/1 10x1,LY24/2-023 | Threaded plug, sealing ring | |
| 39 | GB70 M12x35,GB859 12 | Screw, light spring washer | |
| 40 | LY24/1 10x1,LY24/2-02 | Threaded plug, sealing ring | |
| 41 | R801-5004 | Pressure adjusting guide rod | |
| 42 | R802-2004 | Guide rod seat | |
| 43 | R801-5005 | Pressure adjusting spring | |
| 44 | R802-2002 | Spring seat | |
| 45 | R801-5212 | Control valve sleeve | |
| 46 | R801-5211 | Control valve spool | |
| 47 | 20416 | Sealing ring | |
| 48 | 17D43.1-22.9-3.2 | Sealing ring | |
| 49 | R801-5301 | Regulator cap | |
| 50 | LY24/1 14x1.5,LY24/2-04 | Threaded plug, sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
