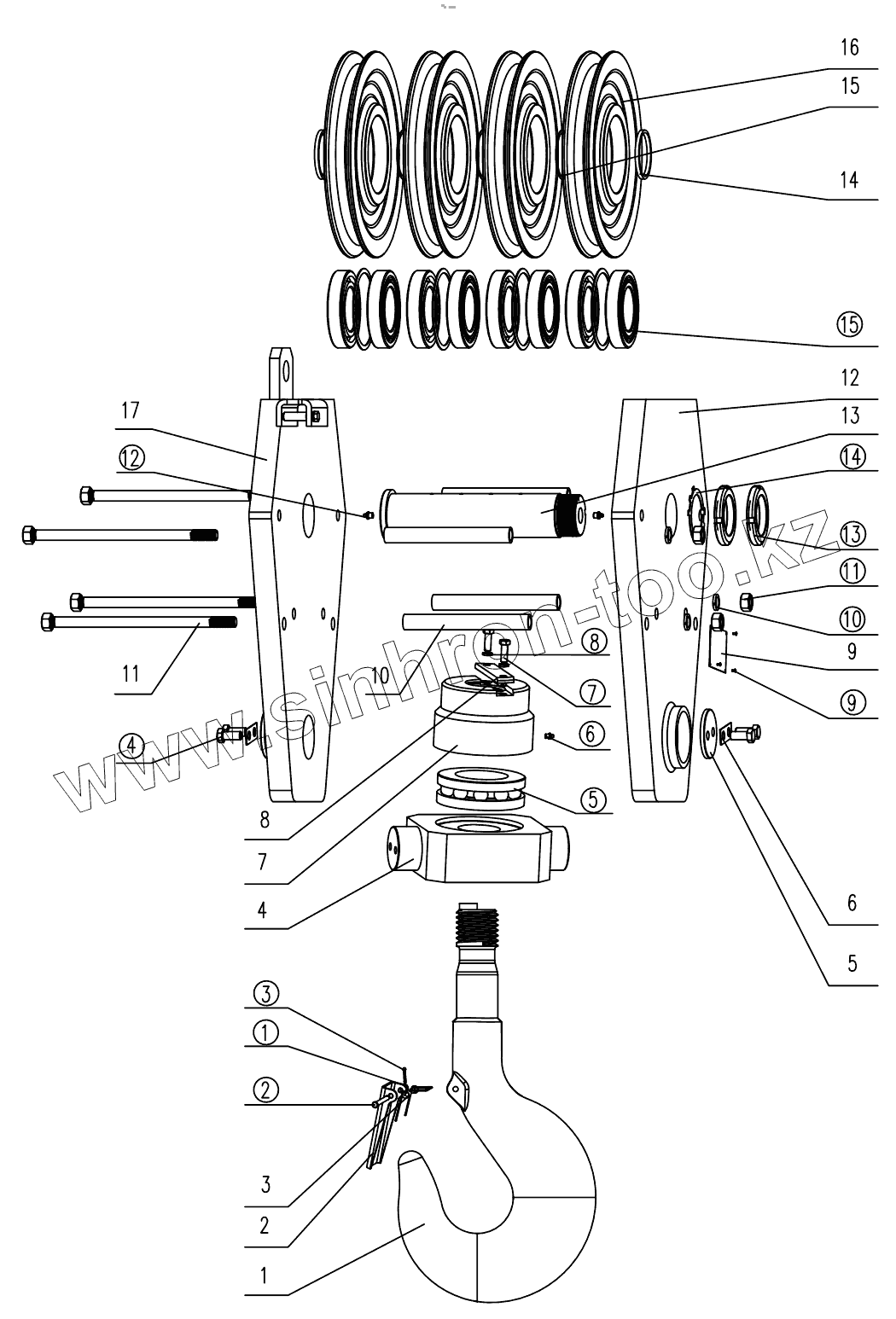

Каталог запасных частей к технике: Zoomlion QY55V53232Z. MAIN HOOK D1090400121-100017ZY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY35K.01-3 | Hook | |
| 2 | QY35K.01-1 | Baffle | |
| 3 | QY35K.01-2 | Spring | |
| 4 | QY50.40B-1 | Cross beam | |
| 5 | QY30.30A-2 | Baffle | |
| 6 | QY25.25-2 | Stop shim | |
| 7 | QY35K.01-7 | Round nut | |
| 8 | QY35K.01-8 | Check plate | |
| 9 | QY50.40B-2 | Label | |
| 10 | QY50.40A-3 | Steel pipe | |
| 11 | QY50.40B.3 | Combination bolt | |
| 12 | QY50.40B.4 | Right side plate | |
| 13 | QY50.40B-5 | Pulley spindle | |
| 14 | QY50.50A-5 | Spacing sleeve | |
| 15 | QY50.50A-4 | Spacing sleeve | |
| 16 | QY50.50B.1 | Pulley assy | |
| 17 | QY50.40B.6 | Left side plate | |
| 1.1 | GB/T97.1-2002 | Washer | |
| 1.2 | GB/T882—86 | Pin | |
| 1.3 | GB/T91.1-86 | Pin | |
| 1.4 | GB/5783-1986 | Bolt | |
| 1.5 | GB/T301-1995 | Bearing | |
| 1.6 | JB/T7940.1-1995 | Oil cup | |
| 1.7 | GB/5783-1986 | Bolt | |
| 1.8 | GB/T93-87 | Washer | |
| 1.9 | GB827-86 | Rivet | |
| 1.10 | GB/T93-87 | Washer | |
| 1.11 | GB/6170-86 | Nut | |
| 1.12 | JB/T7940.1-1995 | Oil cup | |
| 1.13 | Round nut | Round nut | |
| 1.14 | GB858-88 | Stop washer | |
| 1.15 | GB/T278-94 | Bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
