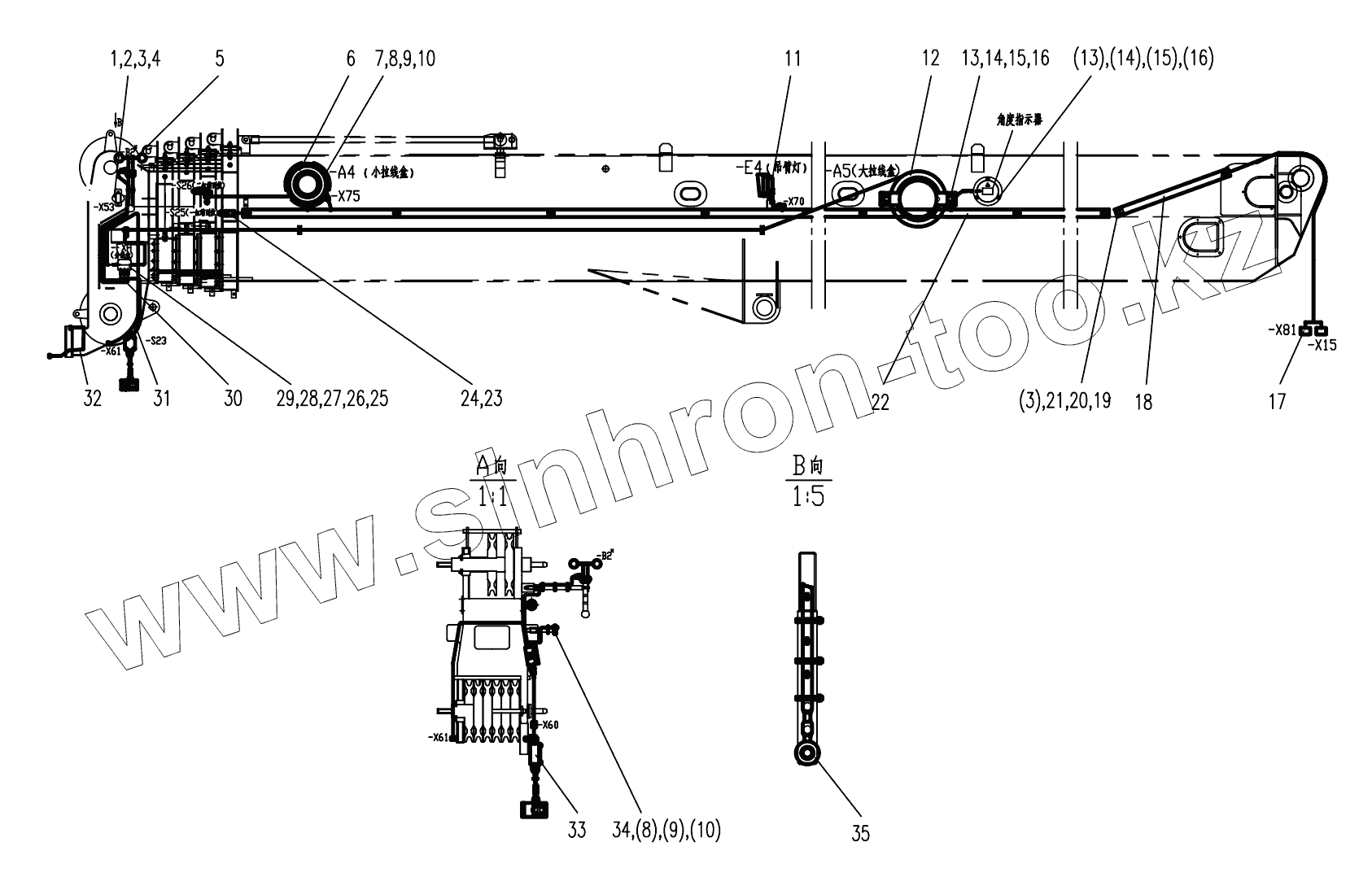

Каталог запасных частей к технике: Zoomlion QY55V53232Z. MAIN ARM ELECTRICAL D00631146470000000Z
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1020400062 | Outline light | |
| 2 | 1040100070 | Bolt | |
| 3 | 1040300060 | Washer | |
| 4 | 1040300048 | Washer | |
| 5 | 00631326400400000 | Anemometer installation | |
| 6 | 1021400031 | Cable box | |
| 7 | 1040000288 | Bolt | |
| 8 | 1040200192 | Nut | |
| 9 | 1040300066 | Washer | |
| 10 | 1040300063 | Washer | |
| 11 | 1020400057 | Acoustic alarm | |
| 12 | 1021400150 | Cable box and length detector | |
| 13 | 1040000114 | Bolt | |
| 14 | 1040200113 | Nut | |
| 15 | 1040300061 | Washer | |
| 16 | 1040300067 | Washer | |
| 17 | 00631146470200000 | Anemometer cable bundle | |
| 18 | 00631146450200000 | Main arm cable bundle | |
| 19 | 00630876400001020 | Groove plate | |
| 20 | 1040000204 | Bolt | |
| 21 | 1040300159 | Washer | |
| 22 | 00631146450001010 | Groove plate | |
| 23 | 1020500202 | Stroke switch | |
| 24 | 1020700753 | Waterproof wiring plug | |
| 25 | 1020700493 | Distribution box | |
| 26 | 1040100103 | Screw M4x16-4.8 GB/T818-2000 | |
| 27 | 1040300044 | Washer | |
| 28 | 1040300045 | Washer | |
| 29 | 1020700318 | Aviation plug 5-pin, 8, without metal cover | |
| 30 | 00631146410400001 | Arm end light cable bundle | |
| 31 | 00631146410800001 | Auxiliary hoist over-winding switch cable bundle | |
| 32 | 00631146411000001 | Arm tip pulley cable harness | |
| 33 | 00633076400400000 | Main hoist roll limiter assembly | |
| 34 | 1040000062 | Bolt | |
| 35 | 00633076400001020 | Insulation sleeve | |
| 36 | 1020700358 | Plastic sleeve | |
| 37 | 1990200005 | Nylon strap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
