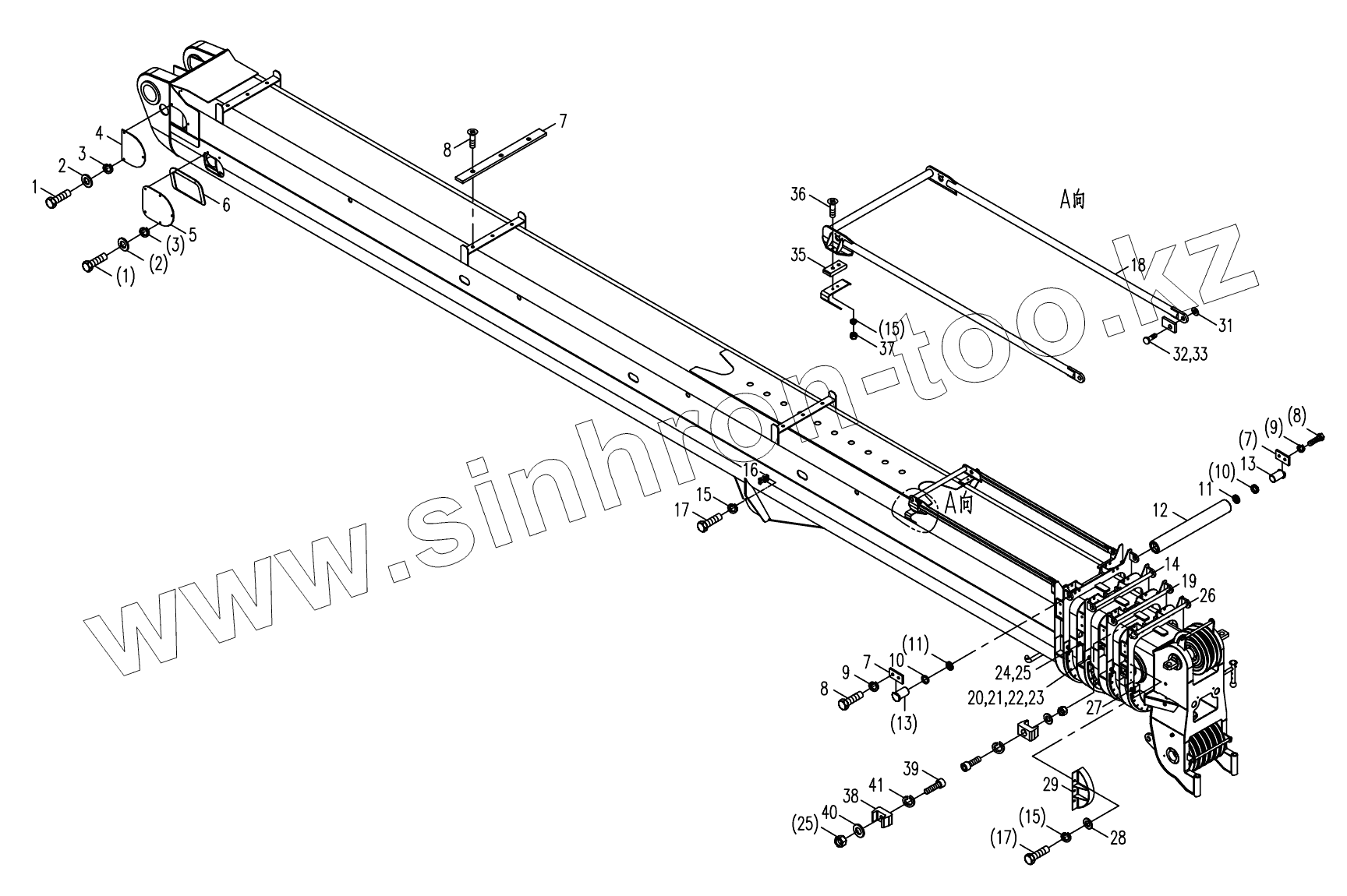

Каталог запасных частей к технике: Zoomlion QY55V53232Z. MAIN ARM ASSEMBLY D00631170110000000Z

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

7

7

8

8

8

9

9

10

10

11

11

12

13

13

14

15

15

15

16

17

17

18

19

20

21

22

23

24

25

25

26

27

28

29

31

32

33

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040000204		Bolt
2	1040300060		Washer
3	1040300048		Washer
4	00631220100001020		Plate
5	00631140110001010		Plate
6	00631140110001020		Plate
7	006340000013		Baffle 30
8	1040000109		Bolt
9	1040300062		Washer
10	00631900100001080		Spacer sleeve
11	1050200084		Anti-friction bearing
12	00631400100001040		Drum
13	00631900100001100		Pin
14	00631400100001050		Drum
15	1040300063		Washer
16	00631140110400000		Tray set
17	1040000098		Bolt
18	00631200100200000		Rope guide assy
19	00631210100001040		Drum
20	1040100089		Screw
21	1040100038		Screw
22	00630820100200000		Adjusting pad
23	00631250100001040		Plate
24	00630870130200000		Adjustment block
25	1040200113		Nut
26	00630620100001040		Drum
27	00630870120001010		Plate
28	1040300066		Washer
29	00631140110200000		Pulley housing
30	00633144700201020		Slats
31	1040100158		Screw
32	1040300106		Washer
33	00630930100001010		Pin
34	1040500057		Pin
35	00631170100001010		Pad
36	1040100095		Screw
37	1040200192		Nut
38	00631410100001040		Aligning block
39	1040100166		Screw
40	1040300027		Washer
41	1040300067		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
