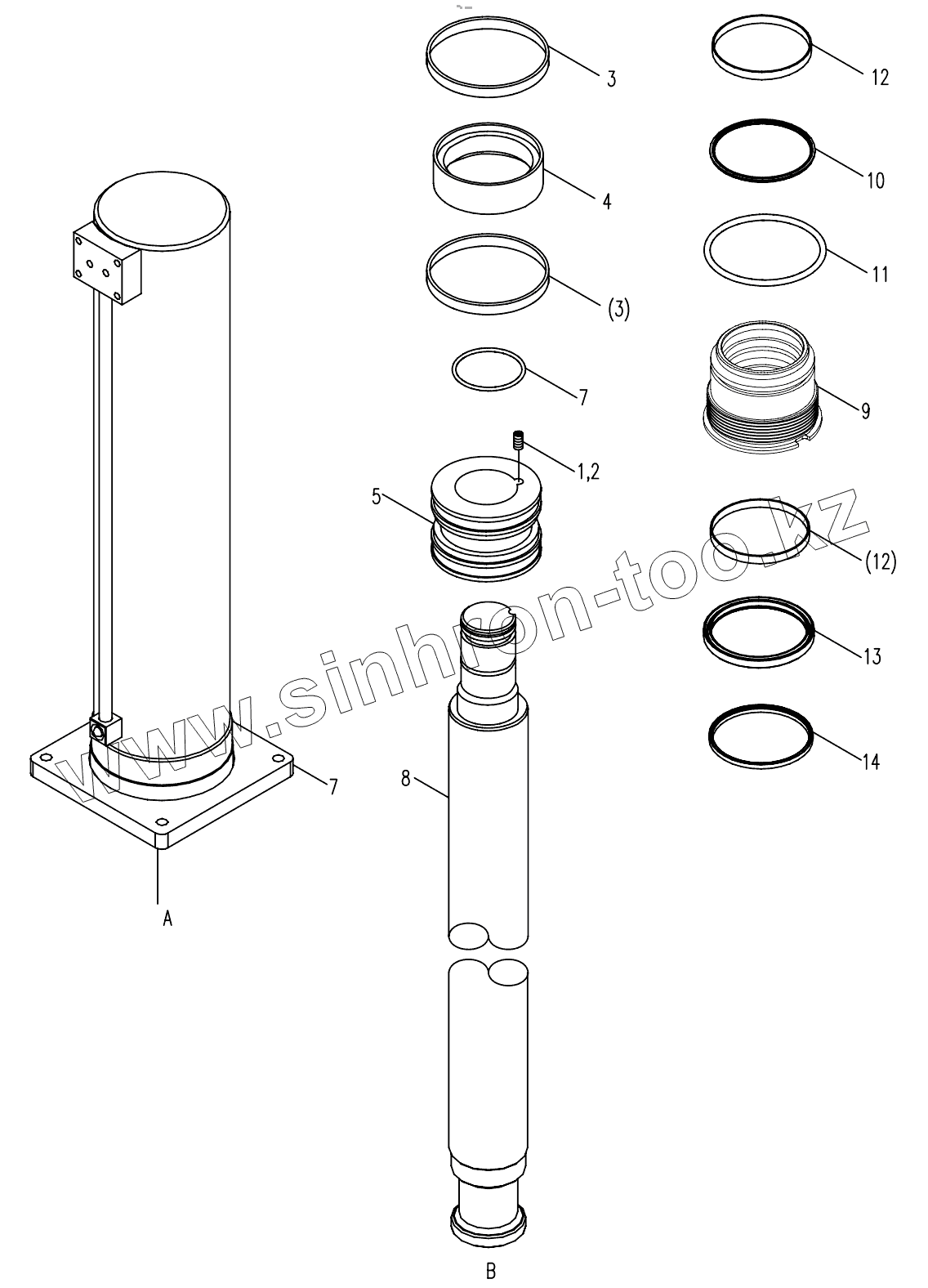

Каталог запасных частей к технике: Zoomlion QY55V53232Z. FRONT VERTICAL CYLINDER D00631142200200000ZY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
7
7
8
9
10
11
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 1040100162 Screw
2 202230016 Loctite glue
3 1081400131 Supporting ring
4 1081000219 D-A-S combination seal ring
5 00631122200201010 Piston
6 1081000120 O-ring
7 00631142200210000 Cylinder assy.
8 00631142200220000 Piston rod assy.
9 00631142200201010 Guide sleeve
10 1081000245 Step seal
11 1081000028 O-ring
12 1081400132 Support ring
13 1081000244 U-ring
14 1081200036 Dust ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
