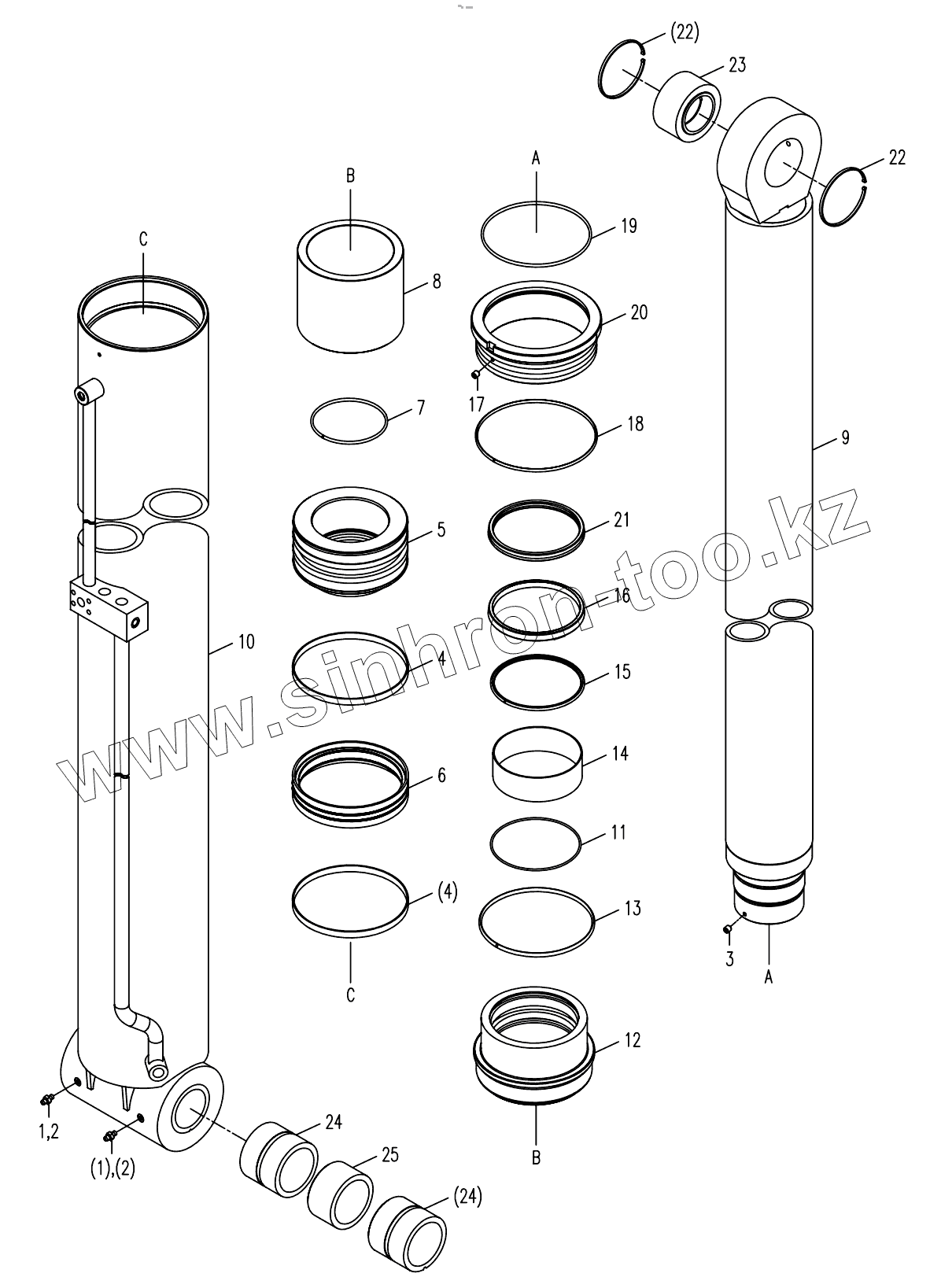

Каталог запасных частей к технике: Zoomlion QY55V53232Z. DERRICKING CYLINDER D1030200699ZY

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB1152-89-M10X1		Oil cup
2	ZL-2		Lithium base grease
3	GB/T78-2000		Screw
4	KT200-270X265X25		Supporting ring
5	1114-201000-1047		Piston
6	ZP 0270 00250		Combination seal ring
7	GB1235-76		O-ring 32x3.5
8	1114-201000-1017		Spacing sleeve
9	1114-201020-0007		Piston rod
10	1114-203000-1000		Cylinder
11	GB/T895.1-1986-TL		Retainer ring
12	1114-201000-1027		Guide sleeve
13	GB/T3452.1-1992		O-ring
14	SF-1 220100		Bush
15	GS-d220		Step seal
16	B3 220A P5008		U-ring
17	GB/T78-2000		Screw
18	GB/T3452.1-1992		O-ring
19	GB/T3452.1-1992		O-ring
20	1114-201000-1037		Gland
21	WD1702200-N9		Dust ring
22	GB/T893.1-1986		Retainer ring
23	GEG100ES-2RS		Knuckle bearing
24	CT1-125X100X105		Bush
25	1114-200000-1040		Gasket ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
