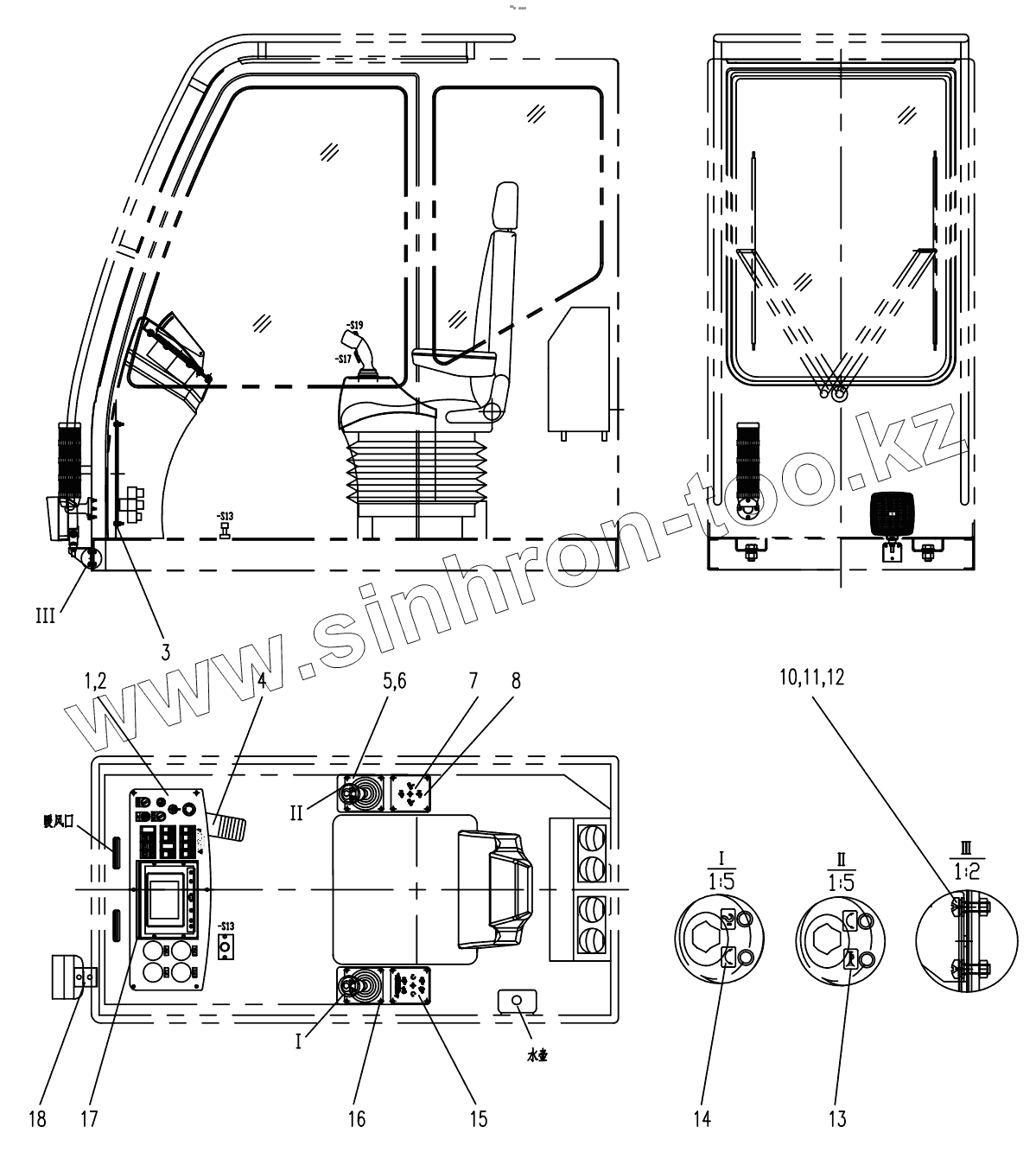

Каталог запасных частей к технике: Zoomlion QY55V53232Z. CONTROL ROOM ELECTRICAL D00631147800000000Z

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 00630876280200000 Dashboard assembly
2 00631326201400000 Dashboard and dashboard mounting plate mounting
3 00631147800600000 Instrument panel mounting plate assembly
4 1031700064 Electronic accelerator pedal assembly
5 00631146250001010 Handle mounting plate
6 00631326201200001 Wiring diagram of hydraulic control handle
7 00631146250001020 Right handle plate
8 00656906210001040 Right electric control box panel
10 1040100052 Screw
11 1040300093 Washer 6-140HV
12 1040300062 Washer
13 00630876220001010 Joystick signs
14 00630876280001010 Joystick signs
15 00631146250001030 Left handle plate
16 00631326201600000 Armrest panel installation
17 1139900023 Sunshade horizontal
18 00631256230001010 Work light mounting bracket
19 00631147800200000 Dashboard cable harness
20 00631147800400000 Instrument panel cable harness
21 00631147800001010 Schematic block diagram
22 1990200005 Nylon strap
23 00630876281200000 Electronic throttle harness
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
