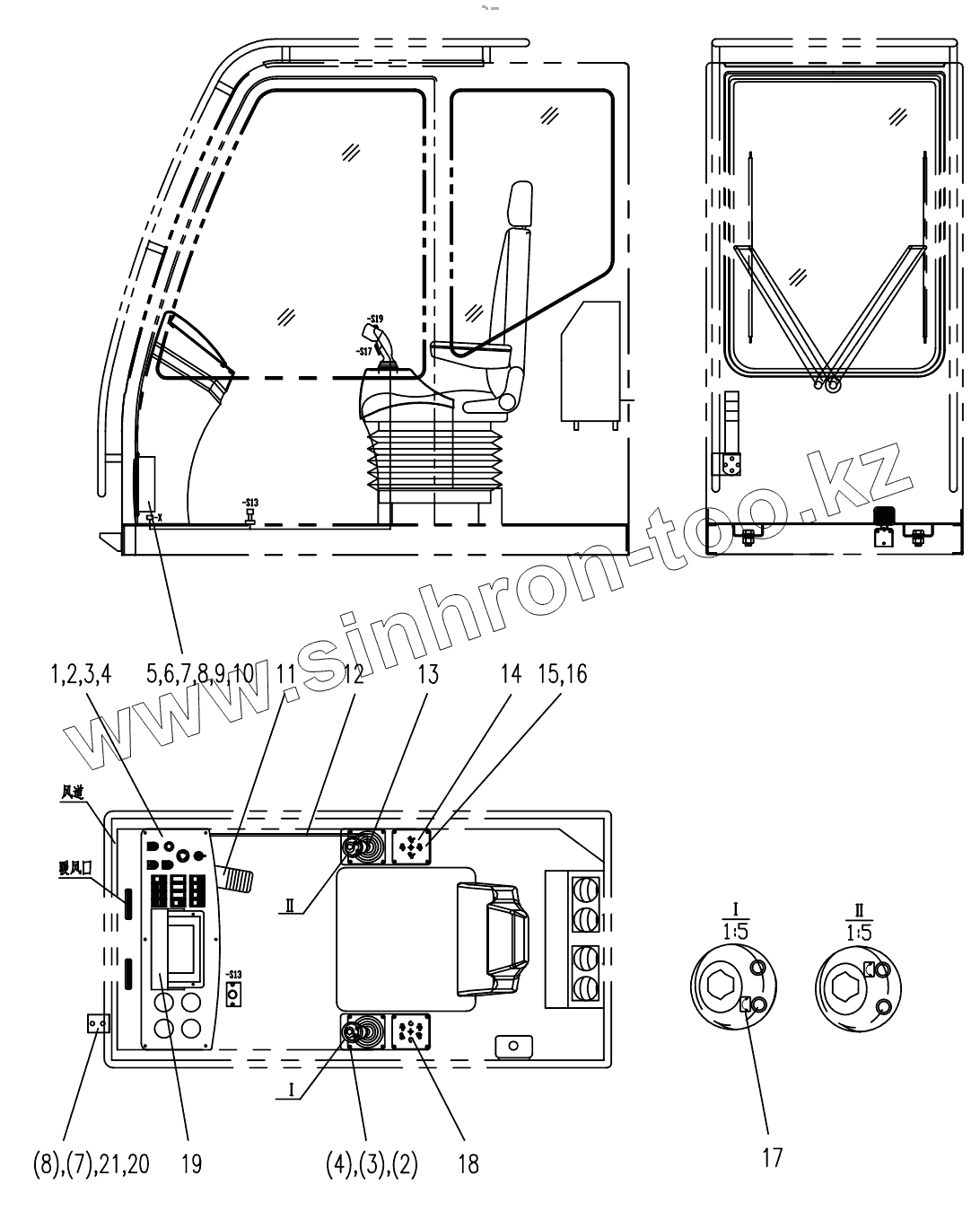

Каталог запасных частей к технике: Zoomlion QY55V53232Z. CONTROL ROOM ELECTRICAL D00631146260000001Z
1
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00631146260600001 | Dashboard assembly | |
| 2 | 1040100065 | Screw | |
| 3 | 1040300060 | Washer | |
| 4 | 1040300048 | Washer | |
| 5 | 00631146261000001 | Instrument panel mounting plate assembly | |
| 6 | 1040200111 | Nut | |
| 7 | 1040300051 | Washer | |
| 8 | 1040300062 | Washer | |
| 9 | 1040100112 | Screw | |
| 10 | 1040100068 | Screw | |
| 11 | 1031700064 | Electronic accelerator pedal assembly | |
| 12 | 00631146260400000 | Wiring diagram of instrument panel and right armrest | |
| 13 | 00631146260200000 | Wiring diagram of instrument panel and left armrest | |
| 14 | 00631146250001020 | Right handle plate | |
| 15 | 00656906210001040 | Right electric control box panel | |
| 16 | 1040100120 | Screw | |
| 17 | 00631146250001030 | Left handle plate | |
| 18 | 00631146250001050 | Joystick signs | |
| 19 | 1139900023 | Sunshade horizontal | |
| 20 | 00631256230001010 | Work light mounting bracket | |
| 21 | 1040100052 | Screw | |
| 22 | 1990200005 | Nylon strap | |
| 23 | 1990200004 | Nylon strap | |
| 24 | 00631146260800001 | Dashboard wiring diagram | |
| 25 | 00631146261400002 | Instrument panel wiring diagram | |
| 26 | 00631146260001012 | Schematic block diagram | |
| 27 | 00630876281200000 | Electronic throttle harness |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
