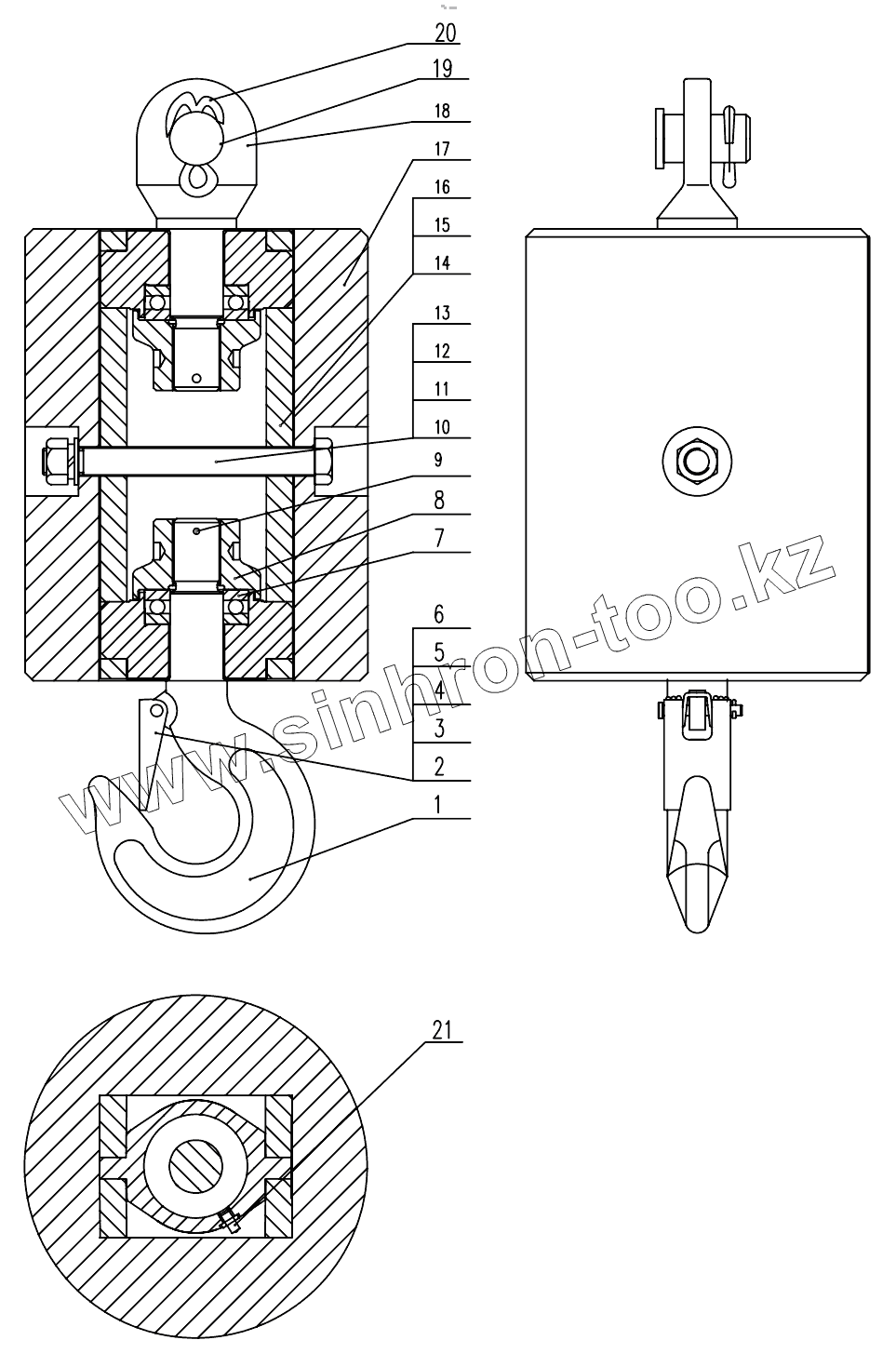

Каталог запасных частей к технике: Zoomlion QY55V53232Z. AUXILIARY HOOK D1090400019ZY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 080-42000-1011 Hook
2 080-42000-1021 Retaining plate
3 GB91-2002 Pin
4 GB97.1-2002 Washer
5 080-42000-1031 Torsion spring gasket
6 GB882-76 Pin spindle
7 GB301-84 Bearing
8 Q2-43-2-5 Hook nut
9 GB91-2002 Pin
10 GB21/T5782-2000 Bolt
11 GB-2002 Washer
12 GB/T6172-2000 Nut
13 GB93-87 Washer
14 QY50.4-01 Hanger
15 Q2-43-2-7-1 Beam
16 Q2-43-2-7-2A Clamping plate
17 Q2-43-2-6A Counterweight
18 QY50.4-02 Lifting lug bolt
19 GB882-96 Pin
20 GB91-2002 Cotter pin
21 GB1152-96 Oil cup
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
