Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. TIP BOOM ASSY. D00663406601200001Y

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

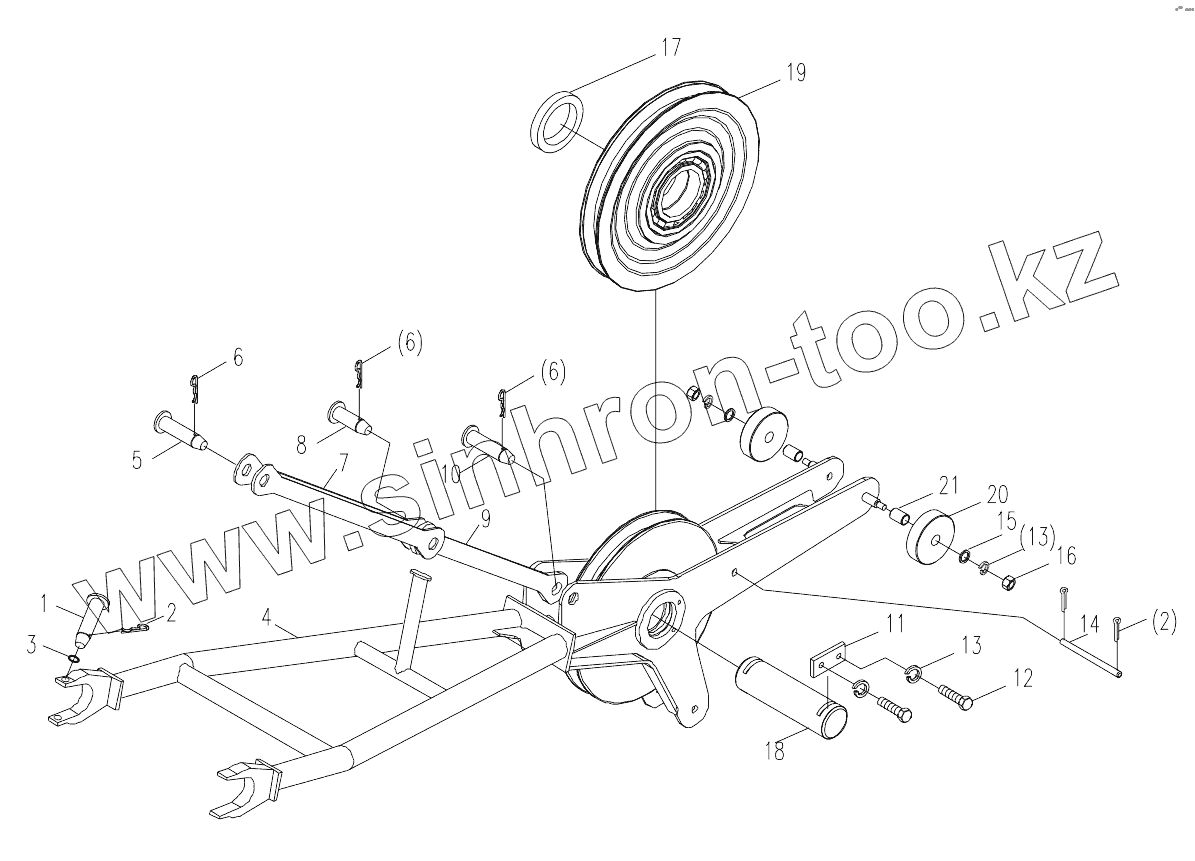

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040500184		Pipe spindle B20x160 GB/T882-1986
2	6340000032		Retaining spring
3	1040300106		Washer
4	00663406601210001		Connecting support
5	00663406601201020		Pin spindle
6	6340000001		Retaining spring
7	00663406601230000		Double-anchoring rod
8	1040500201		Pin spindle B40x100 GB/T882-1986
9	00663406601240000		Single-anchoring rod
10	00663406601201030		Pin spindle
11	6340000056		Retaining plate 120
12	1040000065		Bolt
13	1040300065		Washer
14	00663400100801010		Rope guard tube
15	1040300064		Washer 16-140HV GB/T96.1-2002
16	1040200110		Nut
17	00663200100801020		Spacing sleeve
18	00663400100801030		Shaft
19	00663302100200002		Pulley assy
20	00663406601201040		Roller
21	00663406601201050		Pipe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
