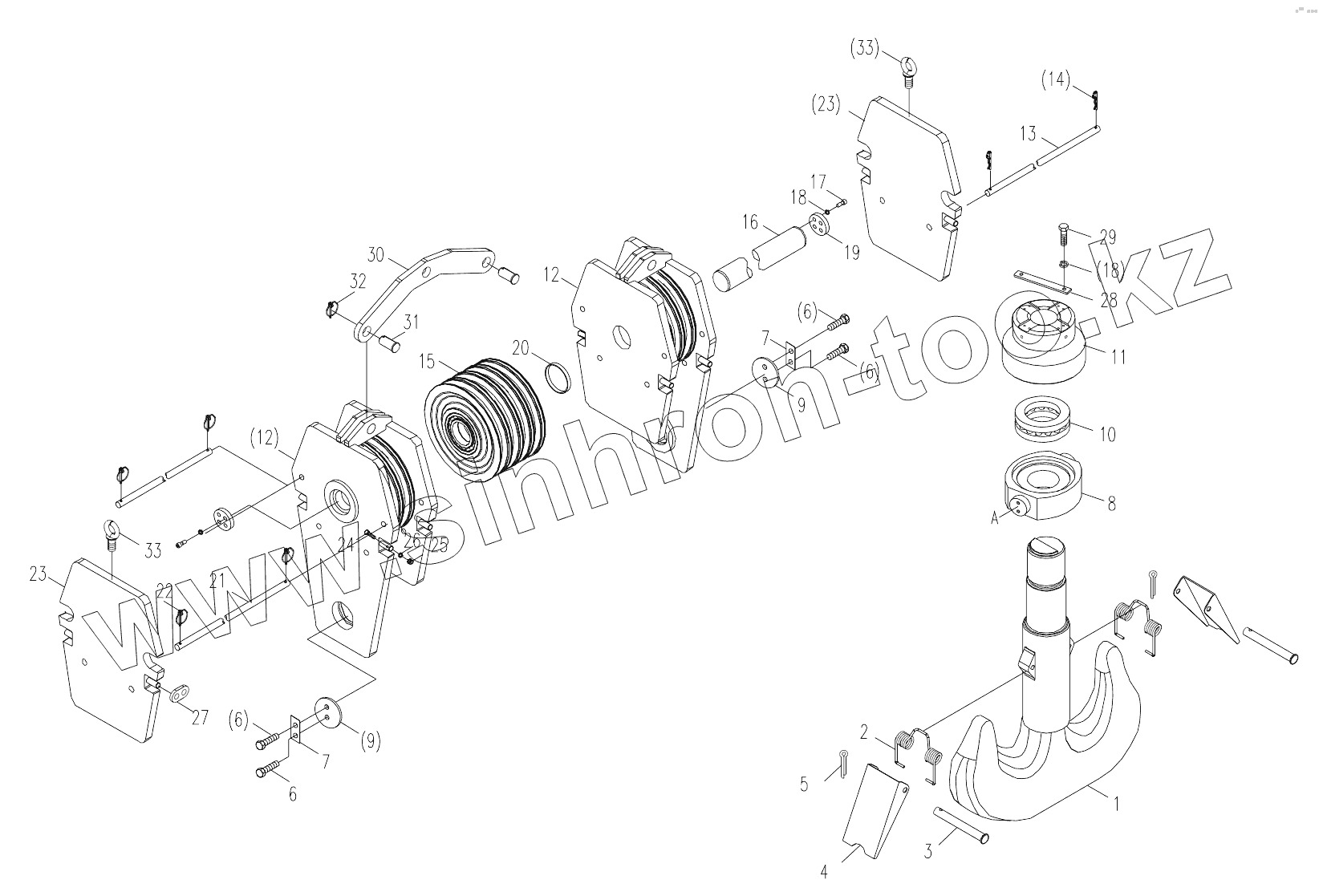

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MAIN LOAD HOOK D00663404100000001Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
1 00663304100001010 Main load hook
2 00663204100001150 Torsional spring
3 00663204100001140 Pin spindle
4 00663204100001130 Retaining plate
5 1040500040 Pin
6 1040000016 Bolt
7 6340000058 Shaft end stop shim
8 00663304100001020 Cross beam
9 6340000057 Two-hole retainer ring 170
10 1059900000 Bearing 9039438E GB5859-1986
11 00663304100001030 Hook nut
12 00663404100200001 Right side plate assy
13 00663404100001011 Rod
14 6340000029 Retaining spring
15 00663804200430000 Pulley assy
16 00663404100001021 Pulley spindle
17 1040100125 Screw
18 1040300054 Washer
19 00663604200201050 Shaft end cover
20 00663404100001031 Spacing sleeve
21 00663404100001040 Rope guard tube
22 00663604100230000 Safety pin
23 00663404100800000 Counterweight II
24 1040000077 Bolt
25 1040200183 Nut
26 1040300063 Washer
27 00663404100001050 Connecting plate
28 00663304100001080 Locking plate
29 1040000108 Bolt
30 00663404100001070 Connecting beam
31 00663404100001080 Pin spindle
32 00663604200230000 Safety pin
33 1040100100 Screw M20 GB825-1988
34 204110014 Lithium-based Grease
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
