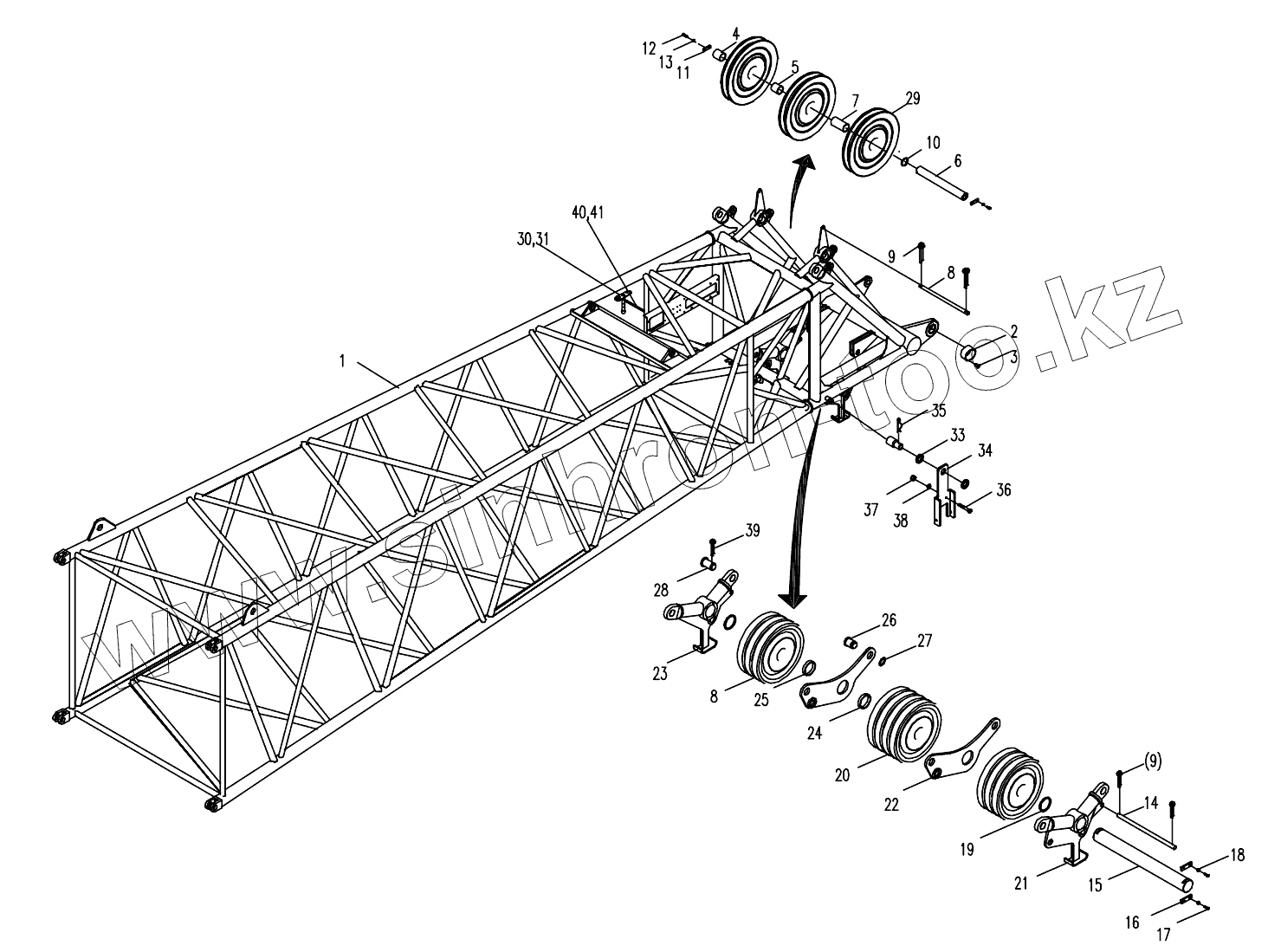

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MAIN BOOM HEAD ASSY. D00663400120400000Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00663400120410000		Main boom head
2	00663300101601390		Brass bush
3	1040100061		Screw
4	00663400100401381		Spacing sleeve
5	00663400100401391		Spacing sleeve
6	00663400100401470		Deflection pulley spindle
7	00663400100401401		Spacing sleeve
8	00663400100401411		Pipe
9	1040500047		Pin
10	00663300100001010		Spacing sleeve
11	00663300111601100		Retaining plate
12	1040000090		Bolt
13	1040300067		Washer
14	00663400100401421		Pipe
15	00663400100401431		Shaft
16	6340000055		Retaining plate
17	1040000082		Bolt
18	1040300065		Washer
19	00663400100401510		Spacing sleeve
20	00663400100450000		Pulley
21	00663400100460000		Left connecting plate assy
22	00663400100470001		Connecting plate
23	00663400100480000		Right connecting plate assy
24	00663400100401520		Spacing sleeve
25	00663400100401500		Spacing sleeve
26	00663400100401490		Pin spindle
27	1140300189		Retainer ring
28	00663300111601010		Pin spindle
29	00663302100200002		Pulley assy
30	00663200102410000		Mounting bracket
31	1040500126		Cotter pin
32	204110014		Lithium-based Grease
33	00663200102401010		Pad
34	00663400100410000		Mounting bracket
35	006340000032		Spring-loaded pin
36	1040000304		Bolt
37	1040200100		Nut
38	1040300044		Washer
39	1040500186		Cotter pin
40	00663606600401050		Rod
41	1040500353		Retaining spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
