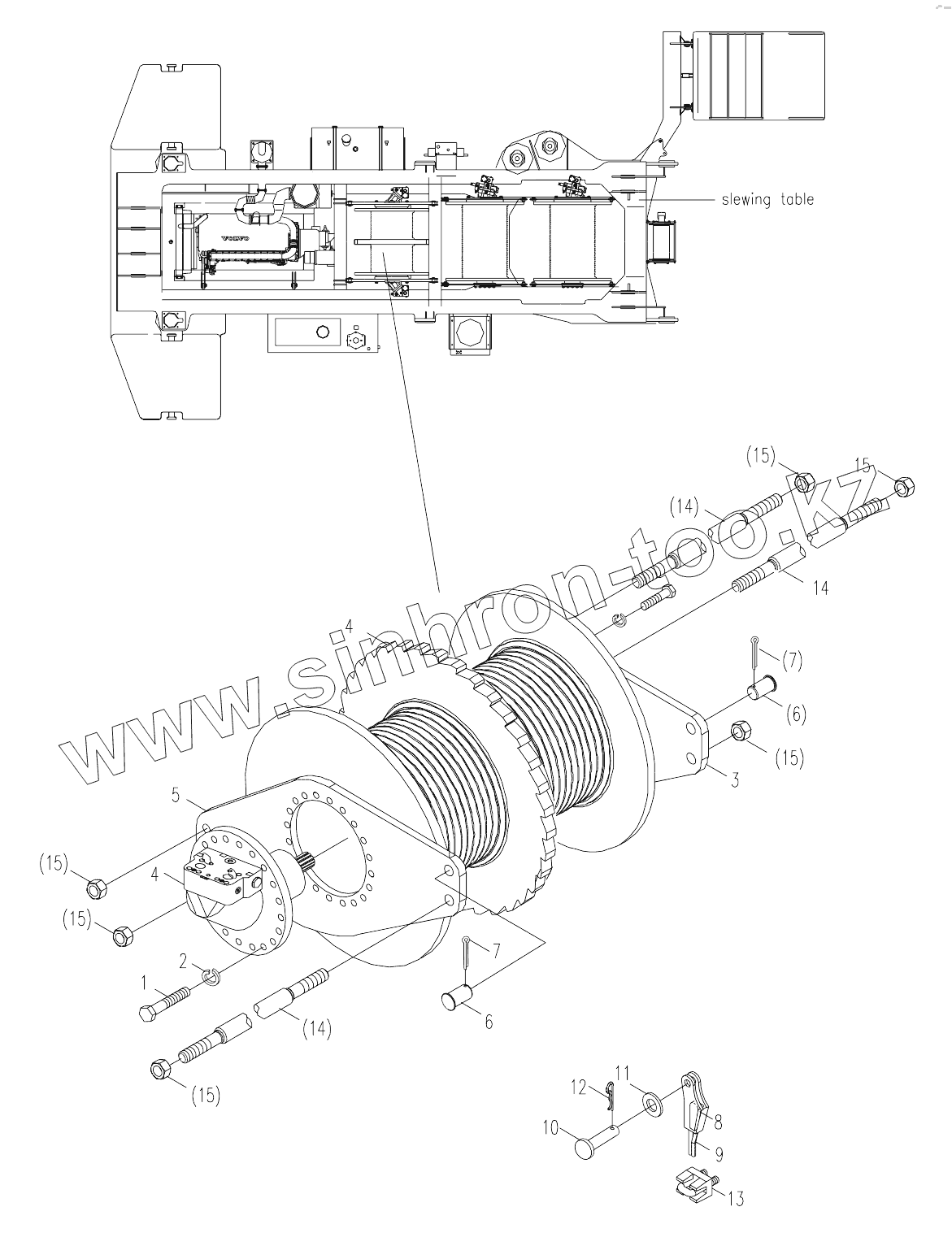

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MAIN BOOM DERRICKING WINCH D00663402000200001Y

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

5

6

6

7

7

8

9

10

11

12

13

14

14

14

15

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040000141		Bolt
2	1040300049		Seal ring
3	00663402000201010		Support
4	1030200176		Winch reducer and motor GFT80W3B127-07+A2FE107+BVD25
5	00663402000201020		Support
6	00663003100401010		Pin spindle
7	1040500047		Pin
8	00663302000001010		Rope lock
9	00663302000001020		Rope thimble
10	00663302000001051		Pin spindle
11	00663302000001060		Washer
12	6340000006		Retaining spring
13	1090100019		Rope clamp 28 GB5976-1986
14	00663402000210000		Threaded rod
15	1040200205		Nut M36x3-04 GB/T6173-2000
16	204110014		Lithium-based Grease
17	204050019		Industrial closed gear oil
18	202230016		Loctite glue
