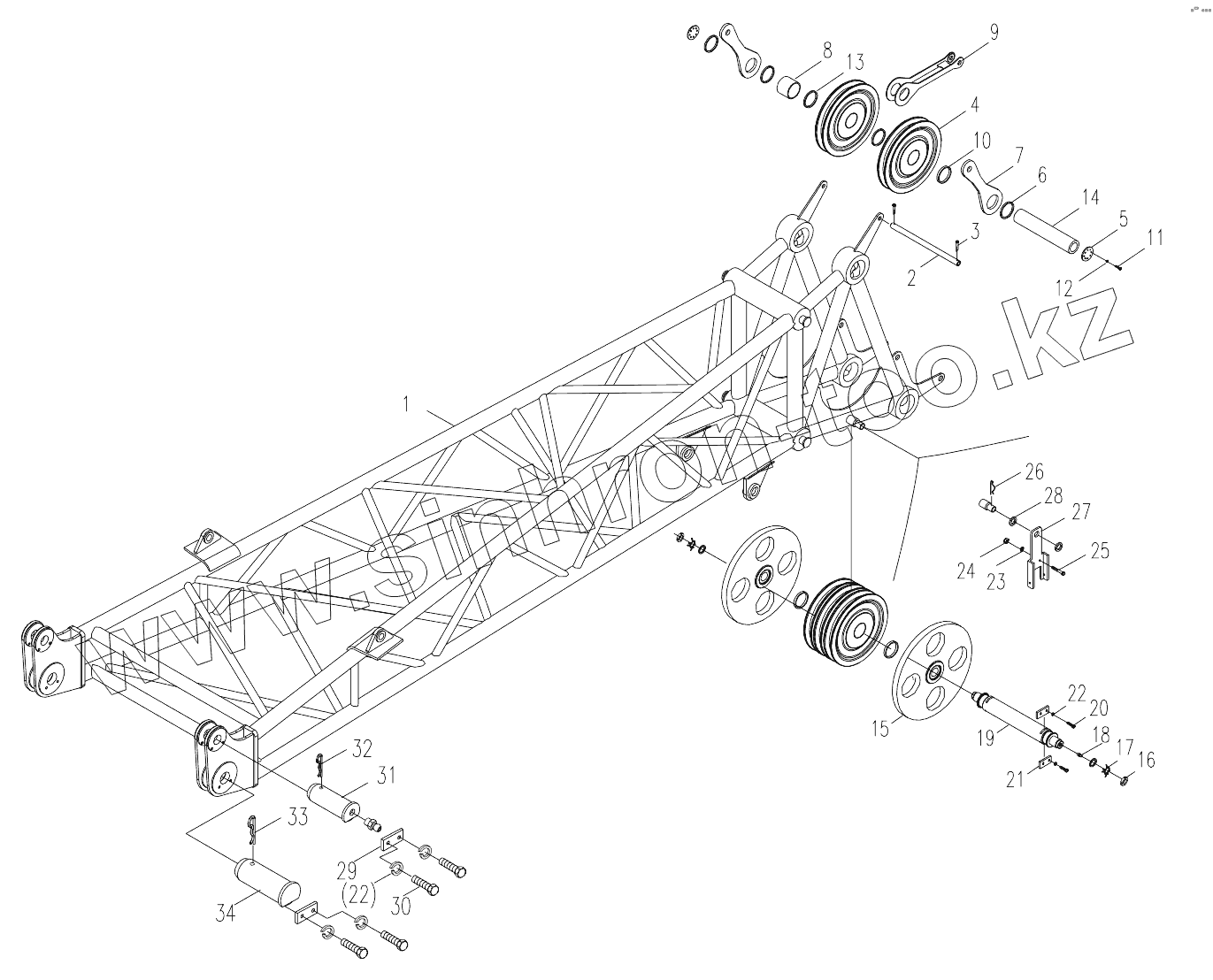

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. HEAVY FIXED JIB ASSY. D00663400300000000Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00663400300200000		Heavy fixed jib
2	00663306601001110		Pipe
3	1040500057		Pin
4	00663302100200002		Pulley assy
5	00663306601001130		Plate
6	00663300100001010		Spacing sleeve
7	00663407900001110		Anchoring rod
8	00663406600401120		Spacing sleeve
9	00663406600430000		Ring
10	00663406600401110		Spacing sleeve
11	1040000090		Bolt
12	1040300067		Washer
13	00663306601001070		Spacing sleeve
14	00663306601001120		Shaft
15	00663300200620001		Running wheel assembly
16	1040200185		Nut M60x2 GB/T812-1988
17	1040300087		Washer 60 GB/T858-1988
18	1080000002		Oil cup
19	00663406600401130		Shaft
20	1040000065		Bolt
21	6340000056		Retaining plate 120
22	1040300065		Washer
23	1040300044		Washer
24	1040200100		Nut
25	1040000304		Bolt
26	6340000032		Retaining spring
27	00663400100410000		Mounting bracket
28	00663200102401010		Pad
29	00663300200001070		Retaining plate
30	1040000177		Bolt
31	00663300200001010		Pin spindle
32	00663300200001020		Retaining spring
33	00663300200001040		Retaining spring
34	00663300200001030		Pin spindle
35	204110014		Lithium-based Grease
