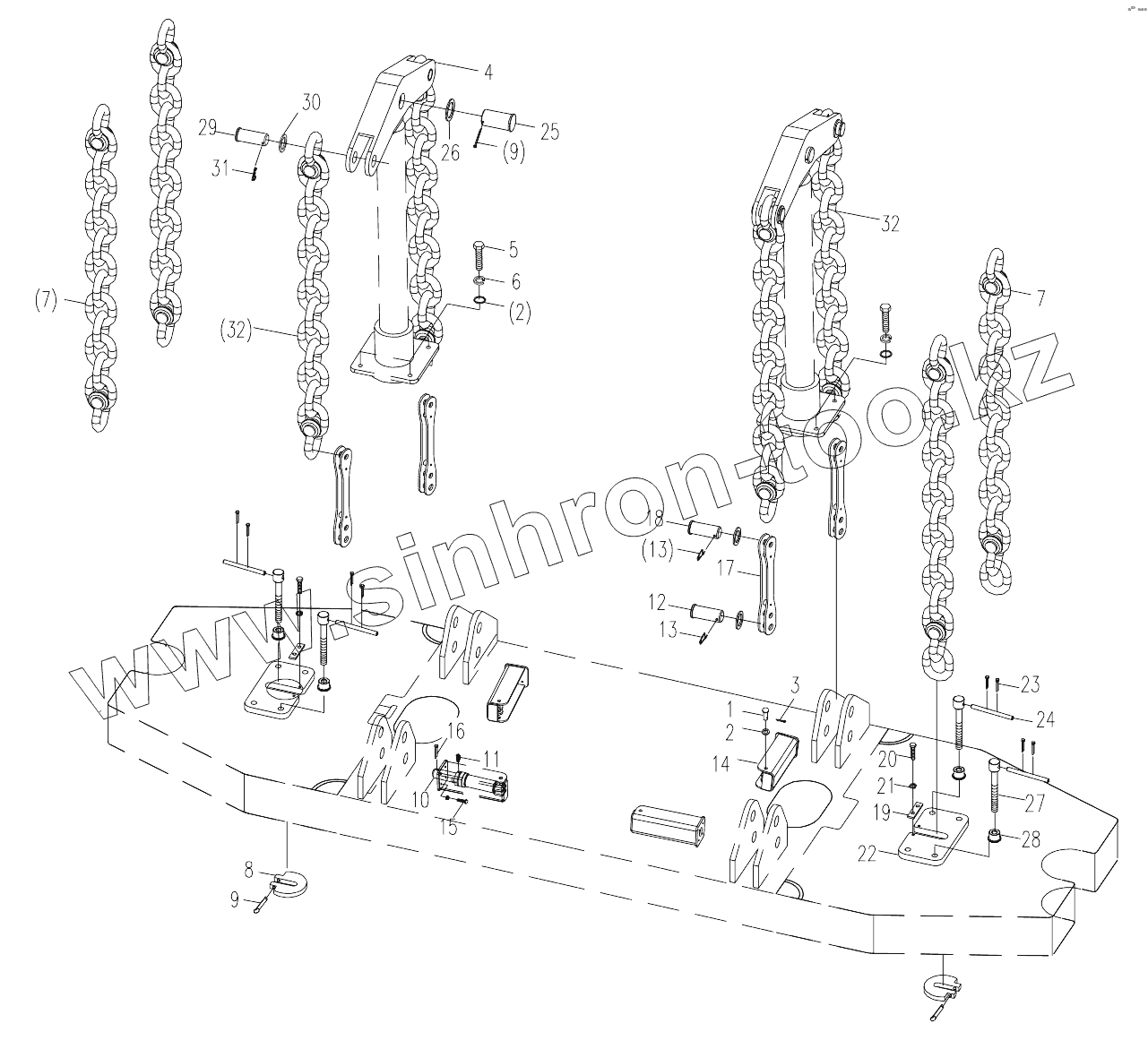

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. COUNTERWEIGHT ASSEMBLY D00663404910000000Y

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

9

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040500034		Pin spindle B20x60 GB/T882-1986
2	1040300106		Washer
3	1040500005		Pin
4	00663404900200000		Support beam
5	1040000089		Bolt
6	1040300038		Washer
7	1090100011		Lifting sling 22x66 ST095-22x66x2948
8	00663404910001010		Retaining plate
9	1040500179		Cotter pin 10x120 GB/T91-2000
10	00663304900001031		Pin spindle
11	00663304900001060		Screw
12	00663404910001020		Shaft
13	00663300100001230		Retaining pin
14	00663404900400000		Oil cylinder support
15	1040000068		Bolt
16	1040500186		Cotter pin
17	00663404910200000		Anchoring rod
18	00663404910001030		Shaft
19	00663604900201050		Retaining plate
20	1040000122		Bolt
21	1040300067		Washer
22	00663604900201030		Plate
23	1040500003		Pin
24	00663604900201040		Round stick
25	00663304900001040		Pin spindle
26	00663304900001050		Washer
27	00663604900210000		Bolt assy
28	00663604900220000		Seat
29	00663304900001010		Pin spindle
30	00663304900001020		Washer
31	00663300100001090		Retaining spring
32	1090100004		Single chain SJL21.3A-0
33	204110014		Lithium-based Grease
