Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. 30T LOAD HOOK D00663304200600002Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

9

9

10

10

11

12

13

14

14

14

15

16

17

17

18

19

20

21

22

22

23

24

25

26

26

27

27

28

28

29

30

30

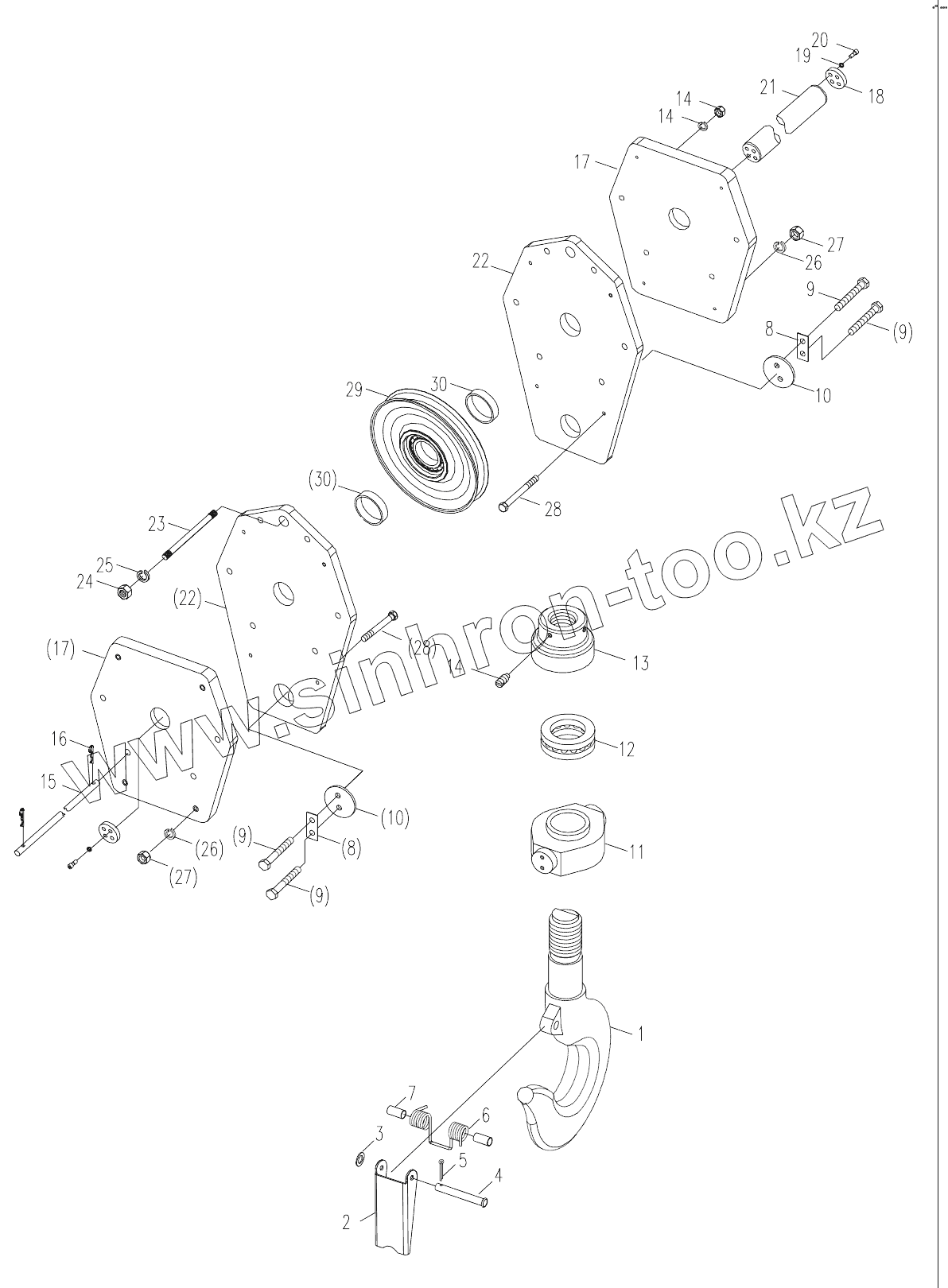

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00663004200001070		Hook
2	00663004200001080		Safety catch
3	1040300041		Washer
4	00663004200001091		Pin
5	1040500068		Pin
6	00663004200001100		Torsional spring
7	00663004200001110		Sleeve ring
8	00663004200001120		Stop shim
9	1040000134		Bolt
10	00663004200001131		Retaining plate
11	00663004200001140		Cross beam
12	1050200043		Rolling bearing
13	00663104200201020		Hook nut
14	1040100139		Screw M12x45-33H GB72-1988
15	00663304200601011		Retaining rod
16	6340000029		Retaining spring
17	00663304200620000		Counterweight assy
18	00663604200201050		Shaft end cover
19	1040300054		Washer
20	1040100125		Screw
21	00663304200601031		Pulley shaft
22	00663304200610001		Side plate assy
23	00663304200601050		Rod
24	1040200197		Nut M30-8 GB/T6170-2000
25	1040300010		Washer 30 GB/T93-1987
26	1040300065		Washer
27	1040200110		Nut
28	1040000297		Bolt M16x100-8.8 GB/T5782-2000
29	00663804200430000		Pulley assy
30	00663304200601040		Spacing sleeve
31	204110014		Lithium-based Grease
32	1080000001		Oil cup

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
