Каталог запасных частей к технике: Zoomlion PL2304. 015723084LB120000 Pipeline holder assembly RH

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

4

5

5

5

5

5

6

6

6

7

7

7

8

8

8

9

10

11

12

13

14

15

15

17

18

19

20

21

22

23

24

25

26

26

27

27

28

28

29

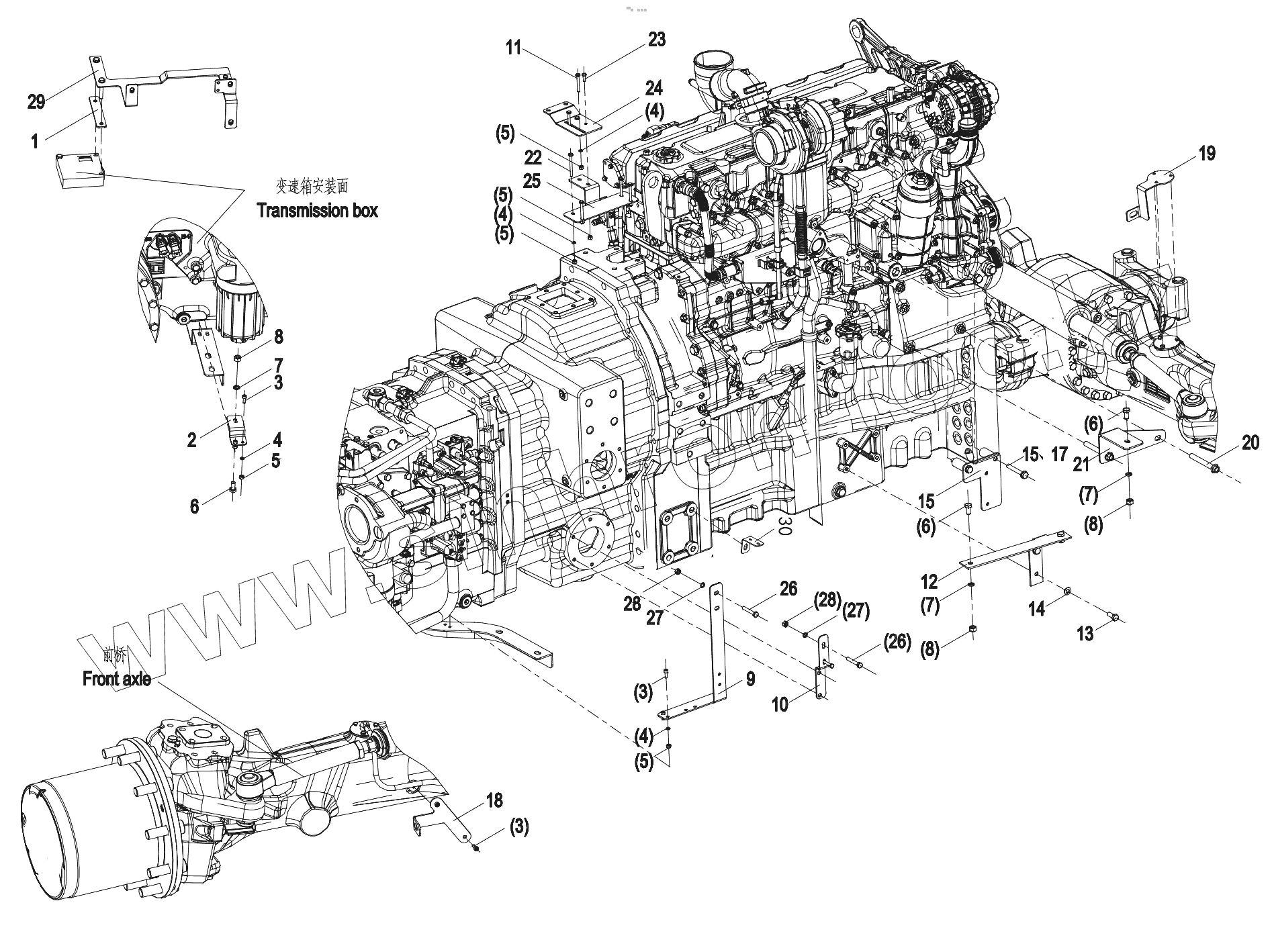

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01572104701100130		Plate
2	01572104701100010		Bracket
3	1040100058		Screw
4	1040300062		Washer
5	1040200378		Nut M6-5 GB/T41-2000
6	1040000116		Bolt
7	1040300067		Washer
8	1040200364		Nut M10-8 GB/T41-2000
9	01572104701100030		Bracket
10	01572104701100020		Bracket
11	1040000506		Bolt M6x45-8.8
12	015723084LB120001		Bracket
13	1040000114		Bolt
14	1040300533		Washer
15	015723084LB122000		Bracket
16	1040000311		Bolt
17	1040302330		Washer 10-200HV
18	01572104701100081		Bracket
19	01572104701100120		Bracket
20	1040006099		Bolt M12x100-10.9
21	015723084LB121000		Bracket
22	1040000302		Bolt M6x60-8.8
23	1040000109		Bolt
24	01572104701100050		Bracket
25	01572104701100060		Bracket
26	1040000649		Болт M8x50-8.8
27	1040300063		Washer
28	1040200192		Nut
29	01572104701130000		Bracket
30	015723084LC060003		Tubing support 2

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
