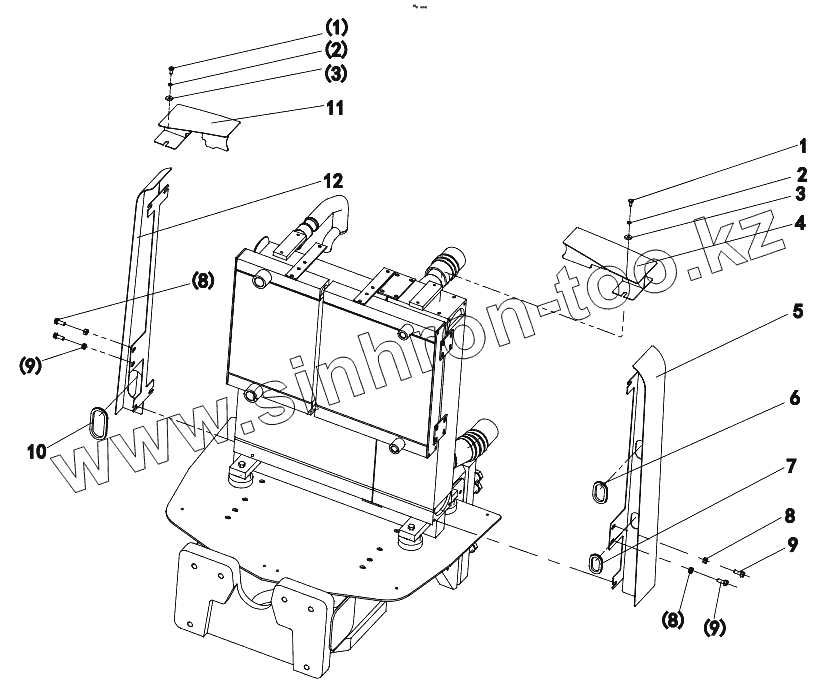

Каталог запасных частей к технике: Zoomlion PL2304. 015723084LB060000 Windshield assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
8
8
8
9
9
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 1040000098 Bolt
2 1040300063 Washer
3 1040300210 Washer
4 01572104701420000 Welding of upper left wind shield assembly
5 015723084LB061000 Welding of left wind shield assembly
6 01572104701400010 Rubber bushing
7 01572104701400020 Rubber bushing
8 1040200113 Nut
9 1040000872 Bolt M10x25-8.8
10 01572104701400030 Rubber bushing
11 01572104701430000 Welding of upper right wind shield assembly
12 015723084LB062000 Welding of right wind shield assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
