Каталог запасных частей к технике: Zoomlion PL2304. 015723084LB040000 Engine accessories bracket assembly

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

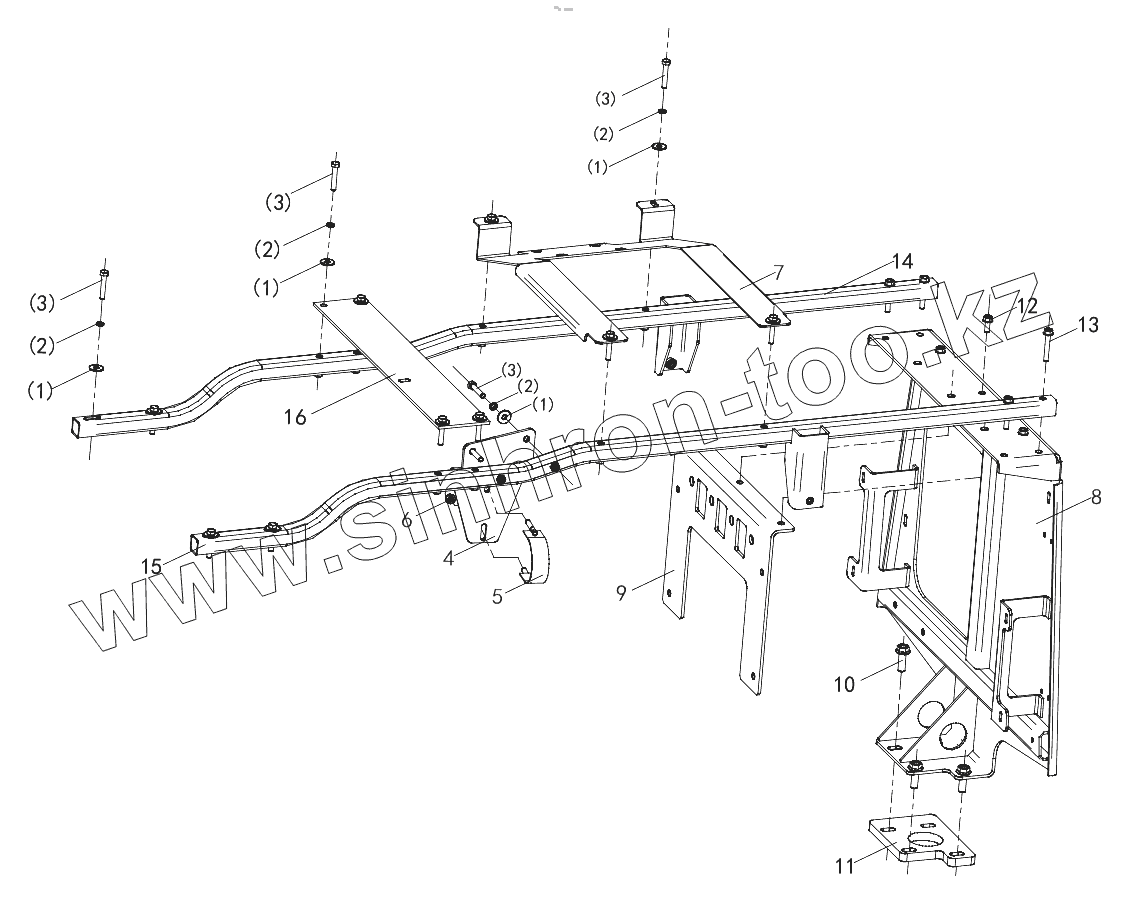

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040300210		Washer
2	1040300063		Washer
3	1040000199		Bolt
4	015723084LB044001		Medium cooling tube bracket
5	01572104701290001		Hoop welding
6	1040200398		Nut M8-8
7	015723084LB040002		Air filter bracket
8	015723084LB041000		Main frame welded assembly
9	01572104701250001		Water tank bracket welded assembly
10	1040003871		Bolt M12x35-10.9
11	015723084LB040001		Subplate
12	1040001406		Bolt M8x20_8.8
13	1040001405		Bolt M8x50_8.8
14	015723084LB043000		Front beam welded assembly RH
15	015723084LB042000		Front beam welded assembly LH
16	015723084LB040003		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
