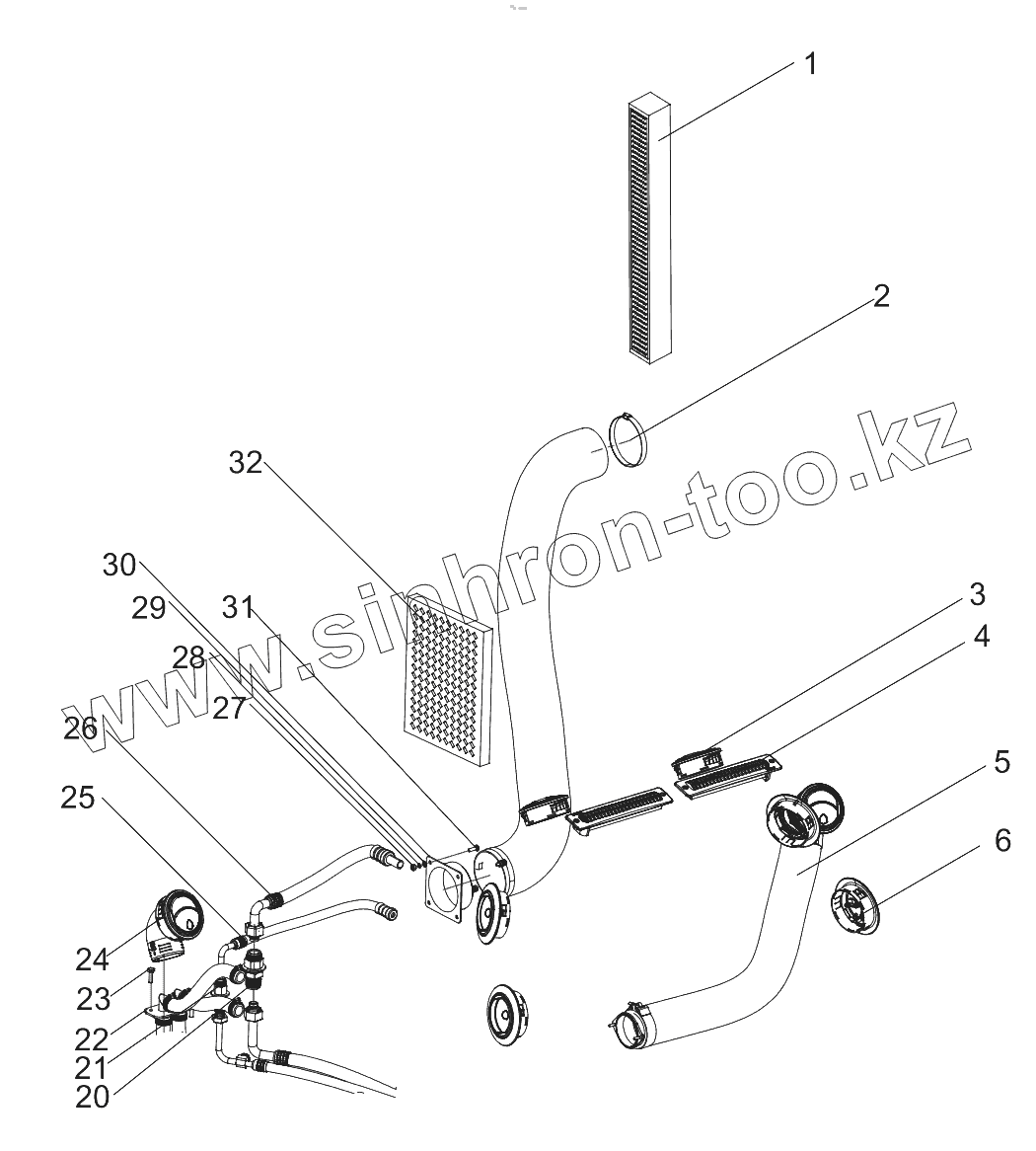

Каталог запасных частей к технике: Zoomlion PL2304. 015723081LB000000 Air conditioning system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 1130101334 Activated carbon filter screen
2 1990200897 Band
3 1130101344 Closable tuyere
4 1130101377 Square tuyere
5 1130101345 Air duct
6 1130101379 Large closable tuyere
7 1140259487 Autoclave hose assembly
8 1140260009 Pressure cooling hose assembly
9 1140260010 Cold steam hose assembly
10 1990200518 Worm clamp
11 1130101339 Hot water pipe
12 1130101338 Hot water pipe
13 1060000400 Solenoid valve
14 1990200547 T Band without spring
15 1140115750 Tuyere transition plate
16 1040300045 Washer
17 1040300044 Washer
18 1040100618 Screw M4x16-8.8 GB/T818-2000
19 1130101337 Hot water pipe sixteen
20 1149902530 Connector assembly M24
21 1149902529 Connector assembly M16
22 015723081LA021000 Hot water pipe joint
23 1040004514 Bolt M6 x 20-8.8
24 1130101342 Elbow air outlet 55mm
25 1140259484 Cold steam hose assembly 310mm
26 1140259486 Autoclaved hose assembly 270mm
27 1040200574 Nut 5
28 1040301508 Washer
29 1040302257 Washer 5-200HV
30 1140115856 Transition plate of gale
31 1040100822 Screw M5x0.8
32 1130101335 filter element
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
