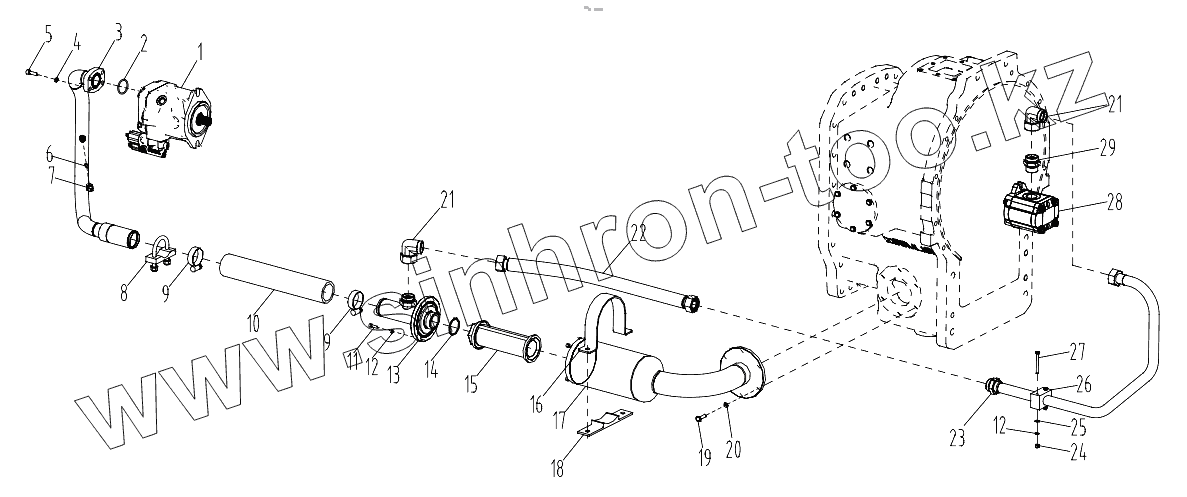

Каталог запасных частей к технике: Zoomlion PL2304. 015723058LC000000_02 Pipe layout - Oil suction hydraulic system
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1010001493 | Variable pump | |
| 2 | 1081002718 | O-ring 37.7x3.53 | |
| 3 | 01572104201000001 | Joint welding of oil suction pipe | |
| 4 | 1040300067 | Washer | |
| 5 | 1040100097 | Screw | |
| 6 | 1149901309 | Welded joint | |
| 7 | 1040201561 | Nut M14x1.5 M08L | |
| 8 | 015723058LC020018 | U-shaped pipe clamp | |
| 9 | 1990201985 | Collar | |
| 10 | 1140239770 | Grease suction pipe | |
| 11 | 1040100055 | Screw M6x20-8.8 | |
| 12 | 1040300062 | Washer | |
| 13 | 015723058LC741000 | Oil suction fiter joint welding | |
| 14 | 1081004952 | Sealing ring G1-1/2 FD48x2 | |
| 15 | 01572104201110001 | Joint body welding | |
| 16 | 015723058LC020020 | U-shanped flat steel pipe clamp | |
| 17 | 1572104201110001 | Joint body welding | |
| 18 | 015723058LC020021 | Rubber mat | |
| 19 | 1040000018 | Bolt | |
| 20 | 1040300650 | Washer | |
| 21 | 1149900360 | Fitting | |
| 22 | 015723058LC640000 | Gear pump oil suction hose | |
| 23 | 015723058LC720000 | Welding of hard oil suction pipe of gear pump | |
| 24 | 1040200378 | Nut M6-5 GB/T41-2000 | |
| 25 | 1040300051 | Washer | |
| 26 | 015723058LC020006 | Single hole pipe clamp | |
| 27 | 1040000302 | Bolt M6x60-8.8 | |
| 28 | 1010002939 | Gear pump | |
| 29 | 1140108762 | End straight joint |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
