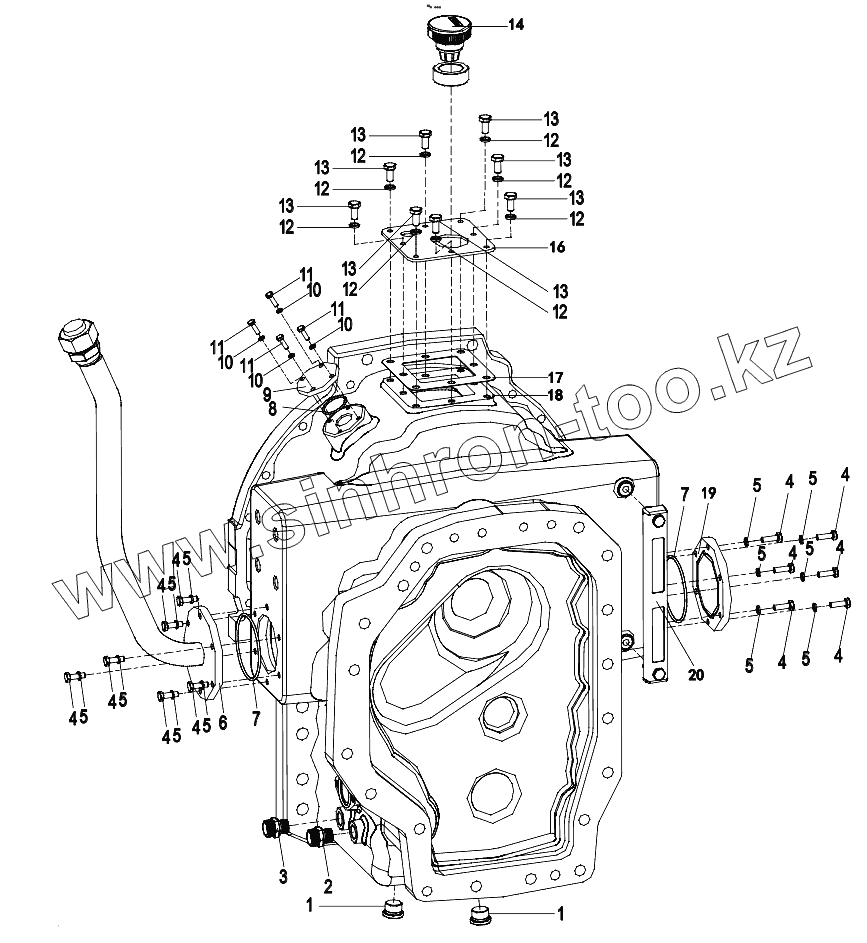

Каталог запасных частей к технике: Zoomlion PL2304. 015723058LC000000_01 Housing accessories assembly

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

4

4

4

5

5

5

5

5

5

6

7

7

8

9

10

10

10

10

11

11

11

11

12

12

12

12

12

12

12

12

13

13

13

13

13

13

13

13

14

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1089900609		Plug
2	1140108802		Fitting
3	1140108807		Fitting
4	1040000288		Bolt
5	1040300650		Washer
6	01572104201400001		Oil filler pipe assy.
7	1081000548		O-ring 97.5x3.55
8	1081001959		O-ring 36.5x2.65
9	01572104200000020		Cover plate
10	1040300062		Washer
11	1040000107		Bolt
12	1040300067		Washer
13	1040000116		Bolt
14	1010500494		Air breathing apparatue
16	015723058LC540000		Air breathing apparatue mounting plate welding
17	01572104200000030		Rubber mat
18	015723037LC040002		" Connecting housing"
19	01572104200000010		Cover plate
20	1019902267		Liquid level gauge

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
