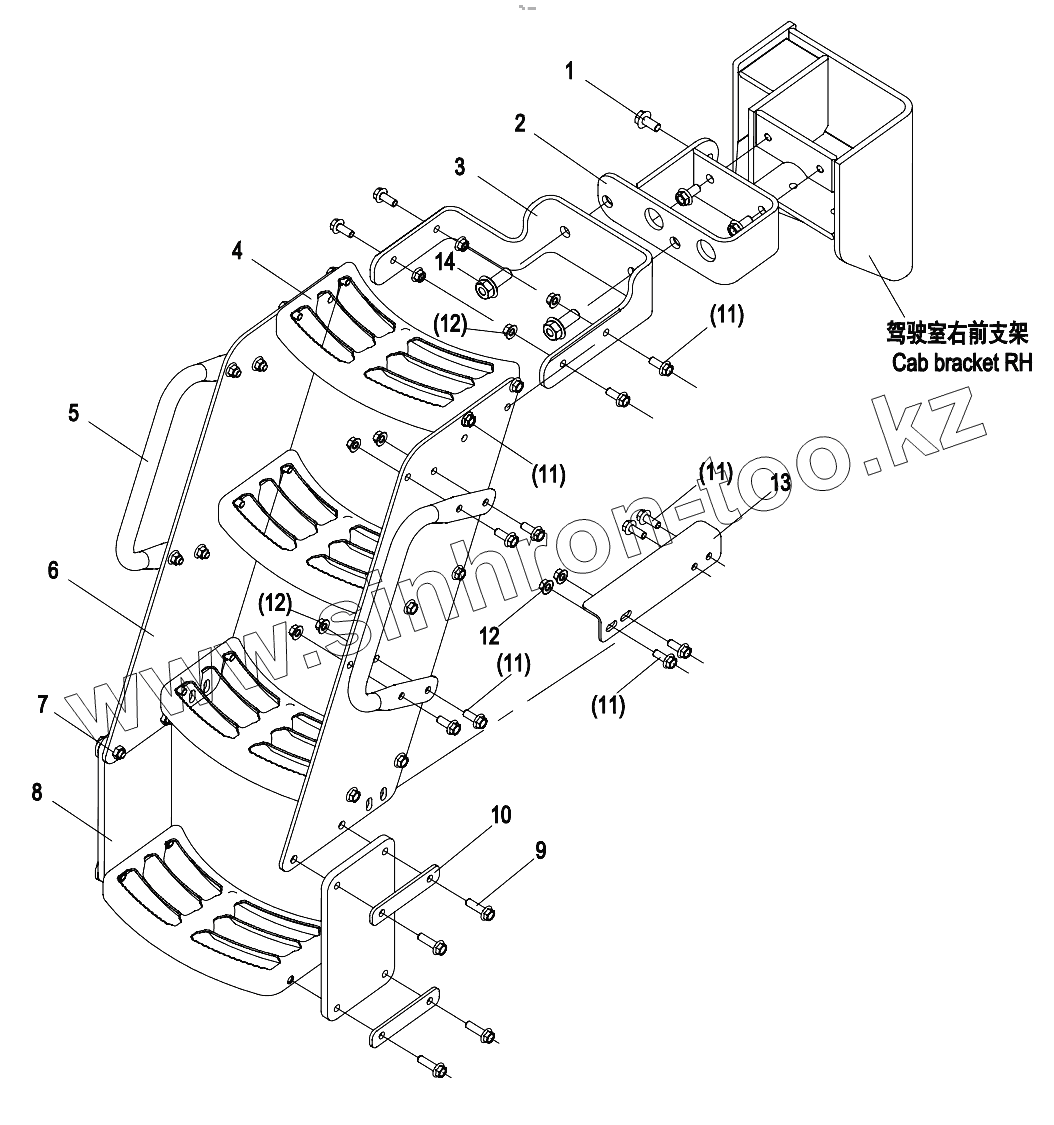

Каталог запасных частей к технике: Zoomlion PL2304. 01572107102000001 Foot step assembly RH

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

11

11

11

12

12

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040001401		Bolt M12x25-8.8
2	01572107102100001		Support bracket
3	01572107102200021		Support plate
4	01572107102400001		Steps welded assembly
5	01572107101000060		Handrail
6	01572107101300011		Side plate
7	1040201128		Nut M10-8
8	01572107101000010		Rubber plate
9	1040003581		Bolt M10x35-8.8
10	01572107101000020		Pressing plate
11	1040000872		Bolt M10x25-8.8
12	1040200319		Nut m10-8
13	01572107102000010		Supporting steel angle
14	1040003795		Bolt M16x40-10.9

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
