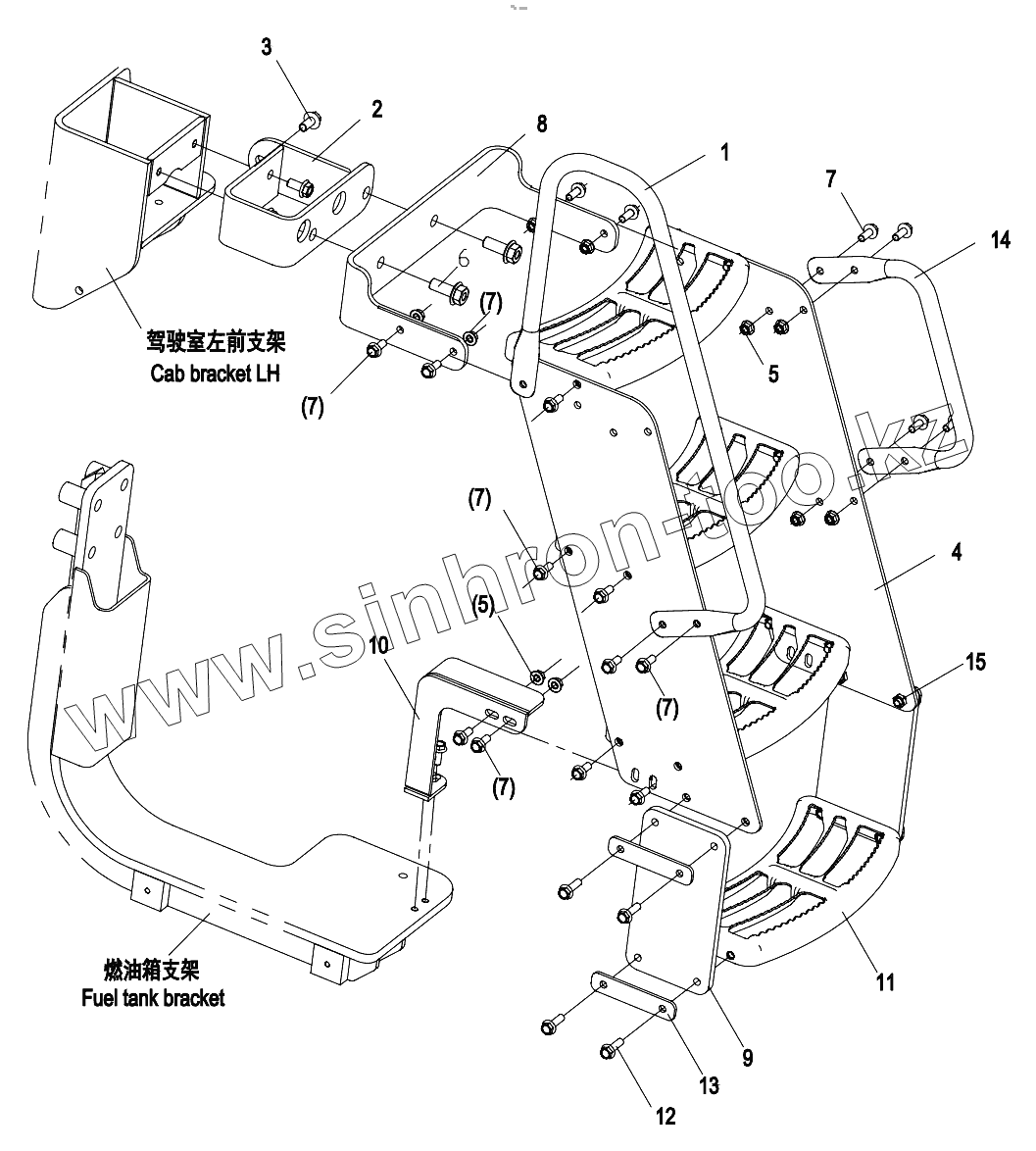

Каталог запасных частей к технике: Zoomlion PL2304. 01572107101000001 Foot step assembly LH

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

7

7

7

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01572109400000000		Tool box assembly
1	01572107101000070		Long handrail
2	01572107101100001		Link span
3	1040001401		Bolt M12x25-8.8
4	01572107101300011		Side plate
5	1040200319		Nut m10-8
6	1040003795		Bolt M16x40-10.9
7	1040000872		Bolt M10x25-8.8
8	01572107101200021		Support plate
9	01572107101000010		Rubber plate
10	01572107101500000		Support frame welding
11	01572107101400001		Foot step assembly
12	1040003581		Bolt M10x35-8.8
13	01572107101000020		Pressing plate
14	01572107101000060		Handrail
15	1040201128		Nut M10-8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
