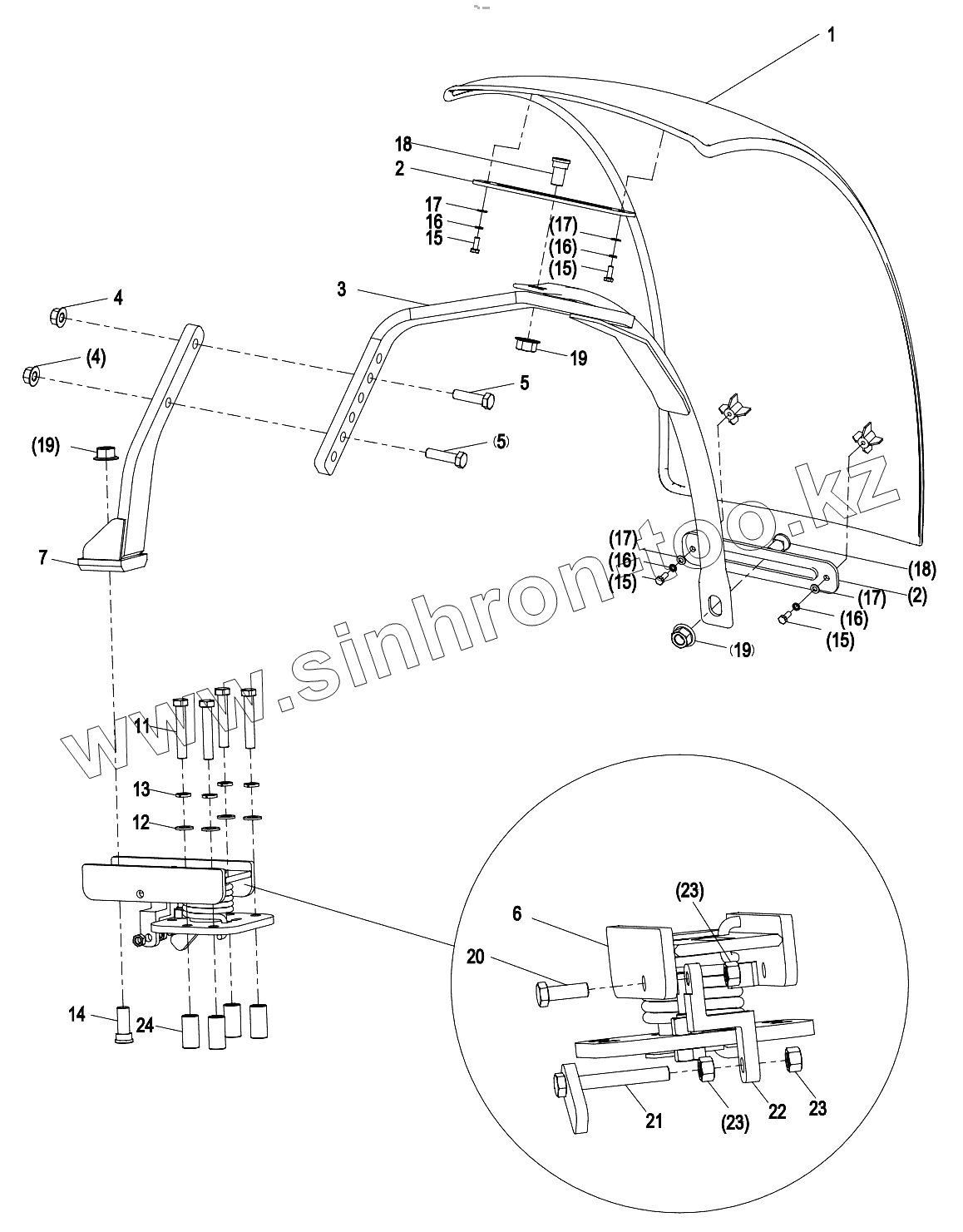

Каталог запасных частей к технике: Zoomlion PL2304. 01572105600000000 Front fender assembly
1
2
2
3
4
4
5
5
6
7
11
12
13
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
19
19
19
20
21
22
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01572105600000011 | Front fender | |
| 2 | 01572105600000020 | Plate | |
| 3 | 01572105600300000 | Skeleton of right fender | |
| 4 | 1040000095 | Bolt | |
| 5 | 1040200282 | Nut M16-8 | |
| 6 | 01572105600100000 | Plate | |
| 7 | 01572105600200000 | Right adjust pole | |
| 8 | 01572105600500000 | Left adjust pole | |
| 9 | 01572105600700000 | Plate | |
| 10 | 01572105600400000 | Skeleton of left fender | |
| 11 | 1040000190 | Bolt M16x90-8.8 GB/T5783-2000 | |
| 12 | 1040300052 | Washer | |
| 13 | 1040300065 | Washer | |
| 14 | 01572105600000040 | Pipe | |
| 15 | 1040000267 | Bolt | |
| 16 | 1040300063 | Washer | |
| 17 | 1040300230 | Washer | |
| 18 | 01572105600000051 | Screw | |
| 19 | 1040200356 | Nut M20-10 | |
| 20 | 1040000094 | Bolt | |
| 21 | 01572105600600000 | Plate | |
| 22 | 01572105600000030 | Z plate | |
| 23 | 1040200096 | Nut | |
| 24 | 01572105600000060 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
