Каталог запасных частей к технике: Zoomlion PL2304. 01572105000000000 Drawbar assembly

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 33X-4Z 47X-5RZ K56X-6RZ PL2304 (2021) QUY260CR-32Y QY55V53232Z RN (90-110 л.с.) RS (2021) RT-100 (2013) RT-35 (2013) RT-55 (2013) RT-551 (4x4) (2013) RT-75 (2013) ZCC1100H (2014) ZD160T(S,SH, CS)-3 (2012) ZE205E (2013) ZLJ5480JQZV3 (2013) ZLJ5500V3 (2013) ZLJ5550JQZV3.2 (2016) ZT20J (2019) ZT68J (2019)

Схема > Не выбрано 015723000LB000001 PL2304 Tractor 015723045LB000000 Cab assembly 015723045LB000000 Cab assembly 01572100600800000 Seat assembly 01572100601300000 Powertrain accessories assembly 01572100600500001 Rear fenders assembly 01572100601430000 Air conditioner canal assembly 01572100601420000 HVAC assembly 01572100600300000 Door assembly 01572104900000001 Cab assembly 015723011LB000000 Engine mounting 015723050LB000000 Fuel supply system 015723022LB000000 Exhaust system 015723026LB000000 Coolling system 015723025LB000000 Air intake system 015723081LB000000 Air conditioning system 015723081LB000000 Air conditioning system 015723081LB000000 Air conditioning system 015723037LC000000 Transmission assembly and control 015723037LC040000 Housing assembly 015723037LB020000 Transmission shift mechanism 01572101700300000 Crawling gear shifting mechanism 015723036LC000000 Shaft assembly 015723031LC000000 Steering drive axle assembly 015723032LC000006 Front Wheel assembly 015724034EA000000 Rear Wheel assembly 015723032LC000005 Front Wheel assembly 015723034LC000007 Rear Wheel assembly 015723032LC000000 Front Wheel assembly 015723034LC000006 Rear wheel assembly 01572103600000001 Parking brake system 01572105300100000 Front weight assembly 015723030LC000000 Front axle support assembly 01572103200100002 Rear three point hitch assembly 1039904111 Rear three piont hitch 01572105000000000 Drawbar assembly 1039904138 Drawbar 015723047LB000000 Engine hood assembly 015723047LB060000 Engine hood accessories Drawbar assembly 01572105100600001 Hinge 01572105600000000 Front fender assembly 01572105600000000 Front fender assembly 01572105600100000 Right mounting bracket 01572105600700000 Left mounting bracket 01572109400000000 Tool box assembly 01572107101000001 Foot step assembly LH 01572107102000001 Foot step assembly RH 015723084LB140000 Pipeline holder assembly LH 015723084LB120000 Pipeline holder assembly RH 015723084LC140000 Installation of heat shield 01572104700300012 Rear integrated support installation 015723084LC080000 Installation of power switch bracket 01572104700100001 Multi way valve support installation 015723084LB040000 Engine accessories bracket assembly 015723084LC100000 Installation of eletrical component support 015723084LC120000 Electrical wiring harness bracket 015723084LC040000 Installation of return oil filter support 015723084LB060000 Windshield assembly 01572104700400001 Installation of oil suction pipe fixing bracket Gear pump assembly Variable pump assembly 1010201292 Twin tandem booster assembly 1010201293 Lift cylinder assembly 1019901911 Steering gear assembly 1010306956 Priority valve assembly 1010304826 Main valve assembly 1010601370 Oil return filter assembly 015723058LC000000_01 Housing accessories assembly 015723058LC000000_02 Pipe layout - Oil suction hydraulic system 015723058LC000000_03 Braking Pipeline 015723058LC000000_04 Pipe layout - steering hydraulic system 015723058LC000000_05 Rear Hitch & Remote Output Pipeline 015723058LC000000_06 Oil-return & radiating line diagram 015723048LB000000 Cab electrical component assembly 015723048LB000000 Cab electrical component assembly 01572106300506001 Chassis electrical component assembly 01572109300000001 Battery box assembly 015721086LB000000 Vehicle spare parts

1

2

3

4

4

5

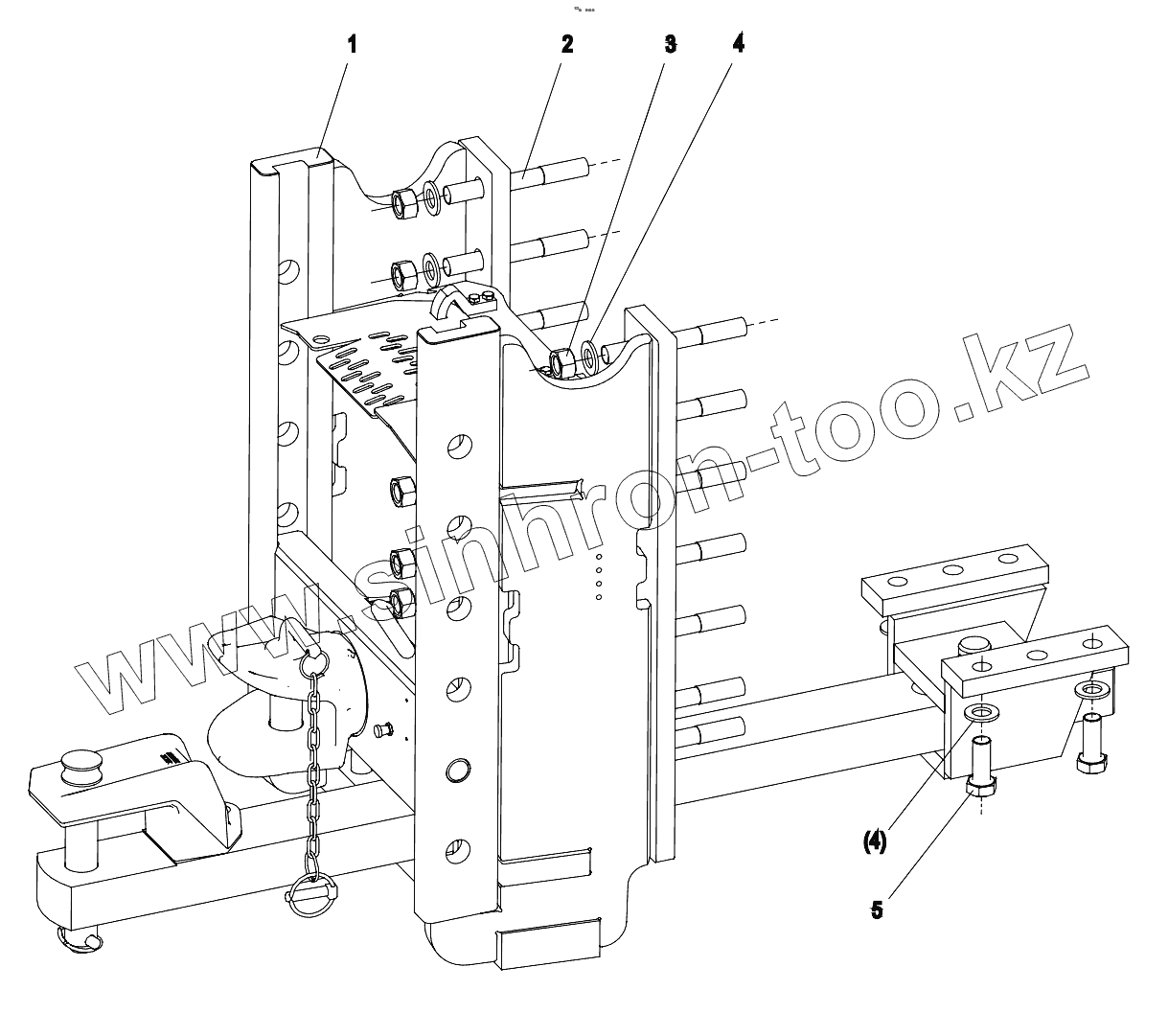

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1039904138		Drawbar device assembly
2	1040003963		Stud M18x150-10.9
3	1040201428		Nut M18-10
4	1040300053		Washer
5	1040003636		Bolt M18x45-10.9

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
