Каталог запасных частей к технике: Zoomlion PL2304. 01572100601430000 Air conditioner canal assembly

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

3

3

4

4

4

4

5

6

7

7

8

8

8

8

9

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

29

30

31

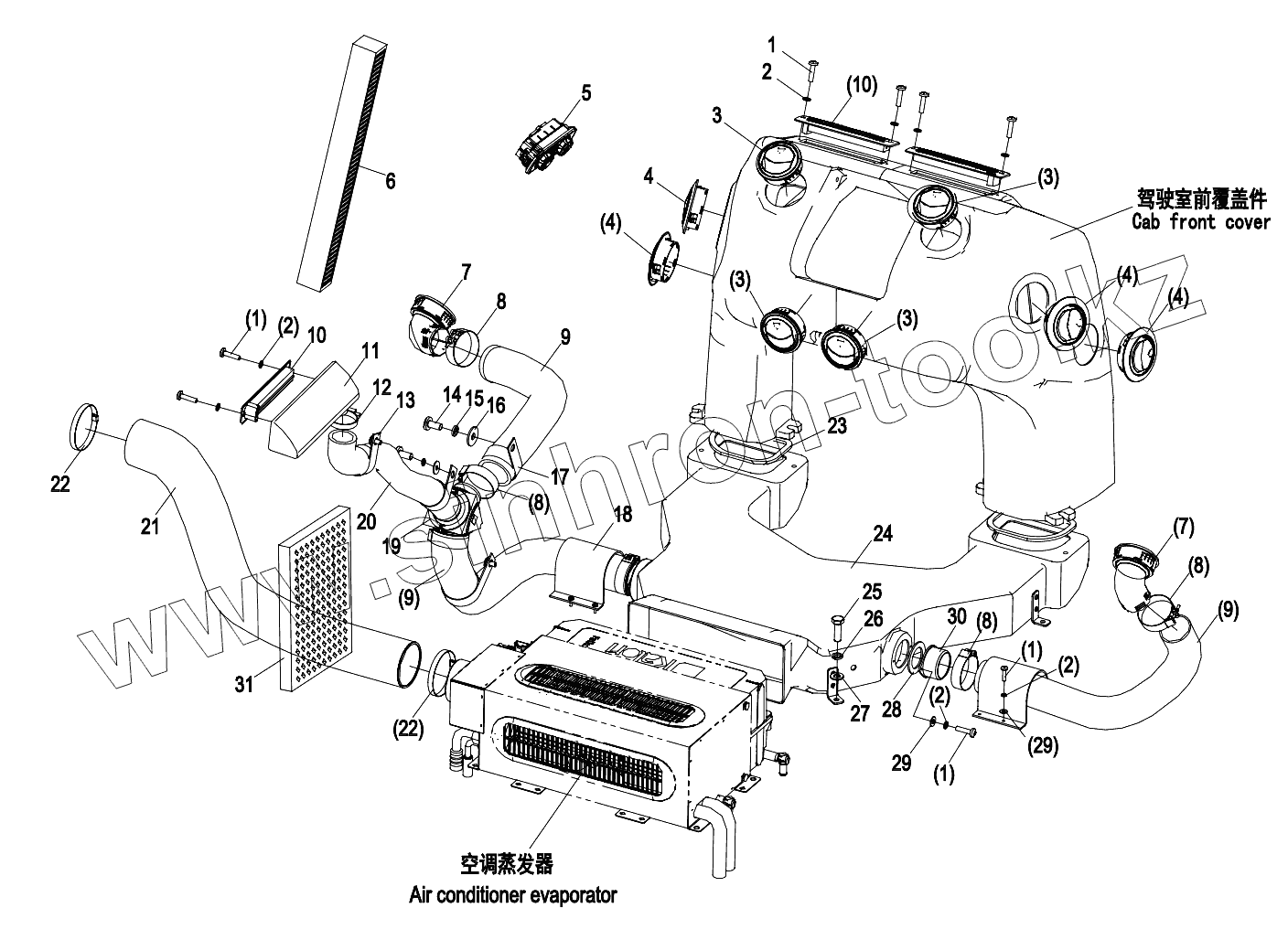

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040100618		Screw M4x16-8.8 GB/T818-2000
2	1040300044		Washer
3	1130100912		Circle tuyere
4	1130100900		Big circle tuyere
5	1020201785		Control panel
6	1130100910		External Filter
7	1130100895		Circle tuyere
8	1990200547		T Band without spring
9	1130100903		Bellows
10	1130100899		Longer tuyere
11	01572100601430030		Square Connetor
12	1990200668		Hose Clamp
13	1990202076		Pipe clip
14	1040100616		Screw M8x16-8.8 GB/T818-2000
15	1040300063		Washer
16	1040300552		Шайба
17	1140113110		Pipe clip
18	01572100601430020		Protection plate
19	1149901431		Connetor
20	1149901432		Bellows
21	1130100905		Bellows
22	1990200897		Band
23	01572100601430040		Gasket
24	01572100601431000		Air conditioner canal
25	1040000288		Bolt
26	1040301510		Washer
27	1040300230		Washer
28	01572100601430050		Gasket
29	1040300045		Washer
30	1130100906		Circle Connetor
31	1130100911		Inner Filter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
