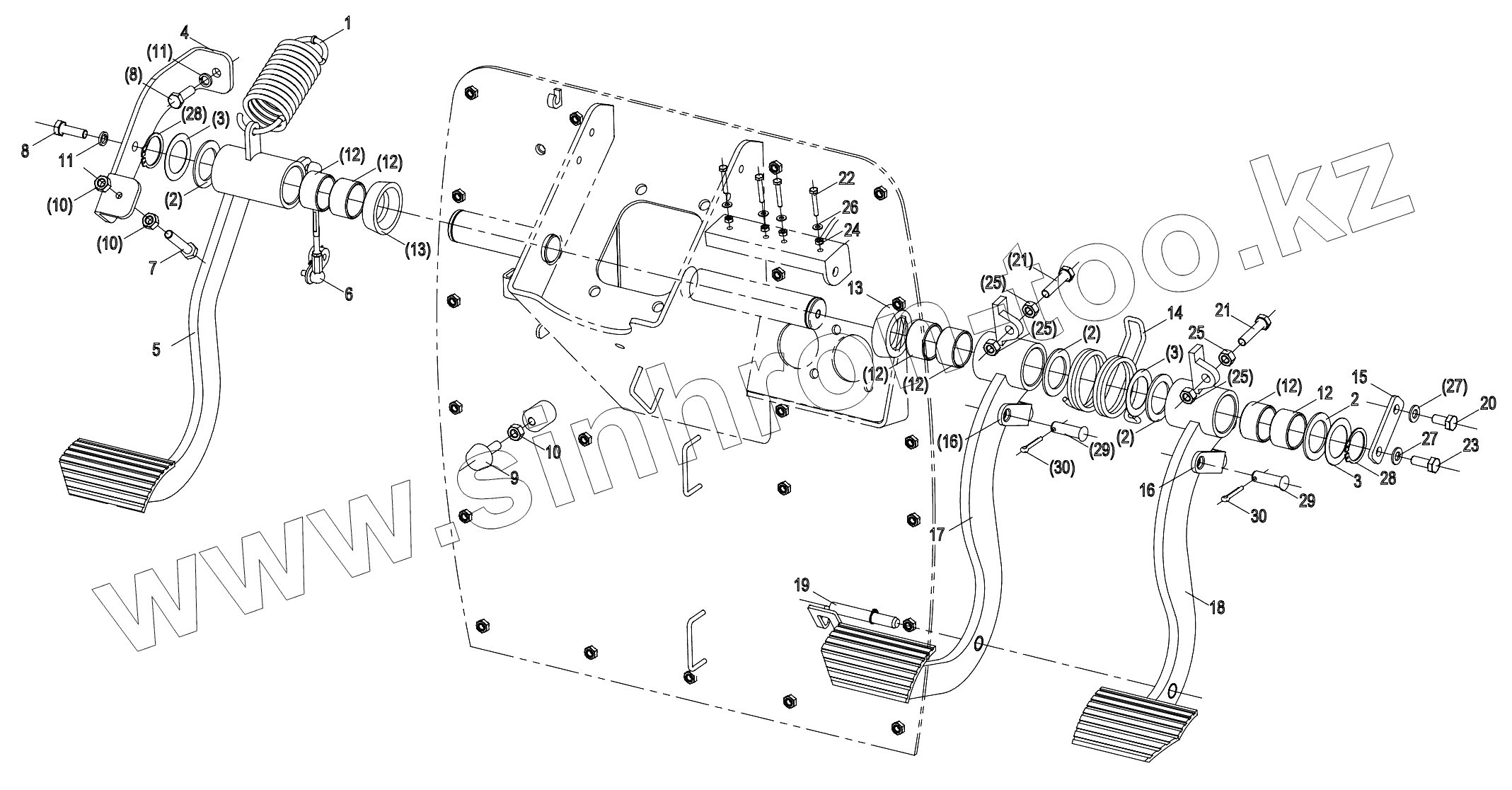

Каталог запасных частей к технике: Zoomlion PL2304. 01572100601300000 Powertrain accessories assembly

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

4

5

6

7

8

8

9

10

10

10

11

11

12

12

12

12

12

12

13

13

14

15

16

16

17

18

19

20

21

21

22

23

24

25

25

25

25

25

25

25

25

25

26

27

27

28

28

29

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01572100601310020		Spring
2	01572100601310040		Shim
3	01572100601310050		Shim
4	01572100601310060		Bracket
5	01572100601311000		Clutch pedal
6	01572100601312001		Angel sensor
7	1040000199		Bolt
8	1040000288		Bolt
9	1040102448		Buffer nail M8
10	1040200744		Nut
11	1040300063		Washer
12	01572100601310011		Bush
13	01572100601310030		Bush
14	01572100601320011		Spring
15	01572100601320020		Plate
16	01572100601320031		Cross connector
17	01572100601321001		Left Brake pedal
18	01572100601322001		Right Brake pedal
19	01572100601323001		Pin
20	1040000098		Bolt
21	1040000110		Bolt
22	1040000571		Bolt
23	1040001251		Bolt M8x1x20-8.8 GB/T5783-2000
23	1040001251		Bolt M8x1x20-8.8 GB/T5783-2000
24	1040200100		Nut
24	1040200100		Nut
25	1040200192		Nut
25	1040200192		Nut
26	1040300045		Washer
27	1040300066		Washer
28	1040300157		Retainer ring
29	1040500058		Pin
30	1040500781		Штифт 4x22

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
