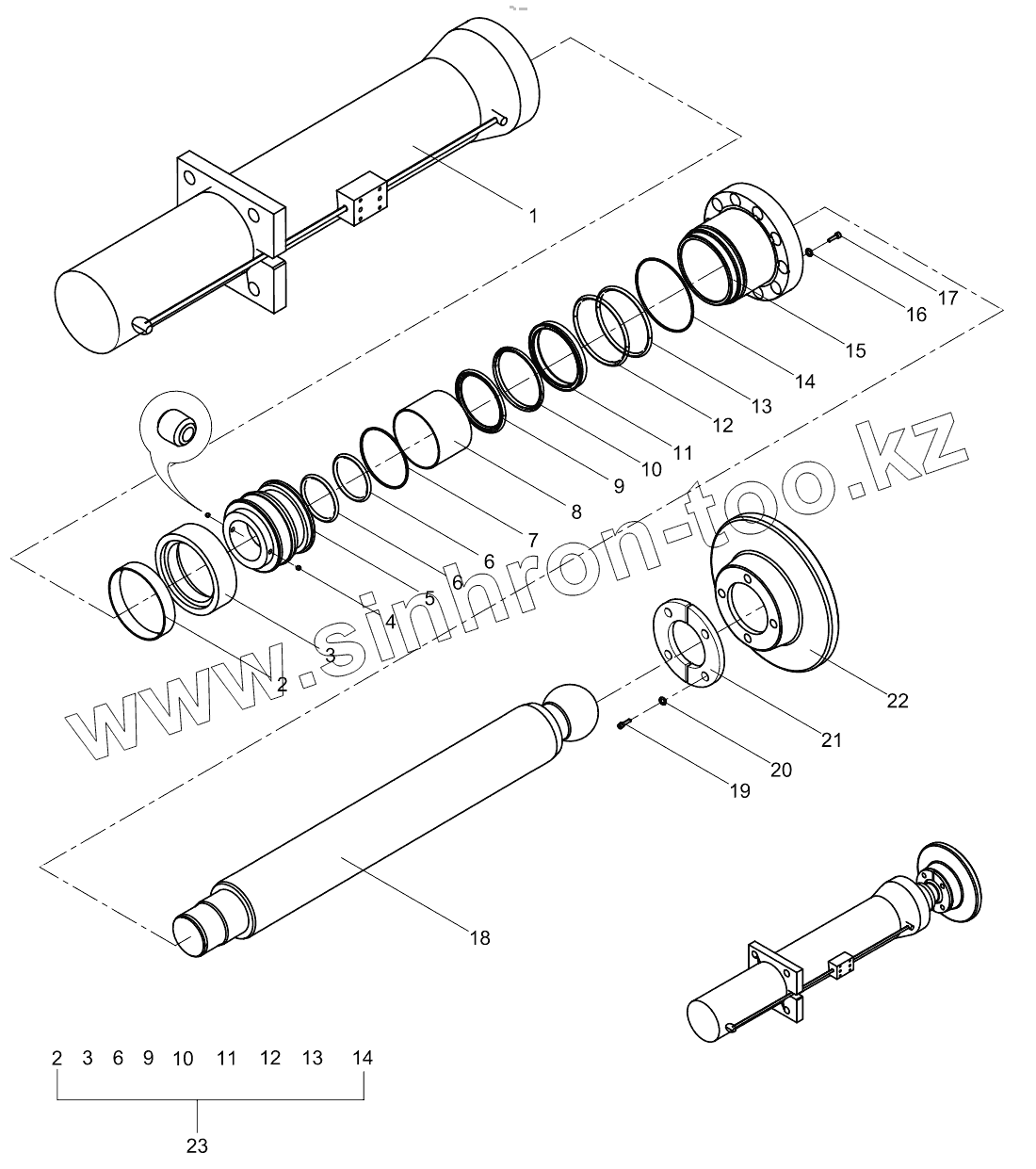

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Rear outrigger cylinder (V) 001607204A0300000

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

6

6

7

8

9

9

10

10

11

11

12

12

13

13

14

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001607204А0301000		Oil cylinder block
2	1081400517		Guide ring
3	1081400518		Combined piston seal
4	1040100369		Screw
5	001607204А0300001		Piston
6	1081000527		O-ring
7	1040300232		Gasket
8	1054400006		Composite bush
9	1081000582		Combined seal of piston rod
10	1081000514		Piston rod seal element
11	1081200134		Dustproof ring
12	1081000524		O-ring
13	1040301013		Gasket
14	1081000448		O-ring
15	001607204А0300003		End cap
16	1040300065		Washer
17	1040100422		Screw
18	001607204А0302000		Piston rod
19	1040000490		Болт M12x30-10.9
20	101030000007		Washer
21	001607204А0300005		Gemel sheild
22	001618804А0300004		Gemel pedestal
23	001600001А0000063		Repair kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
