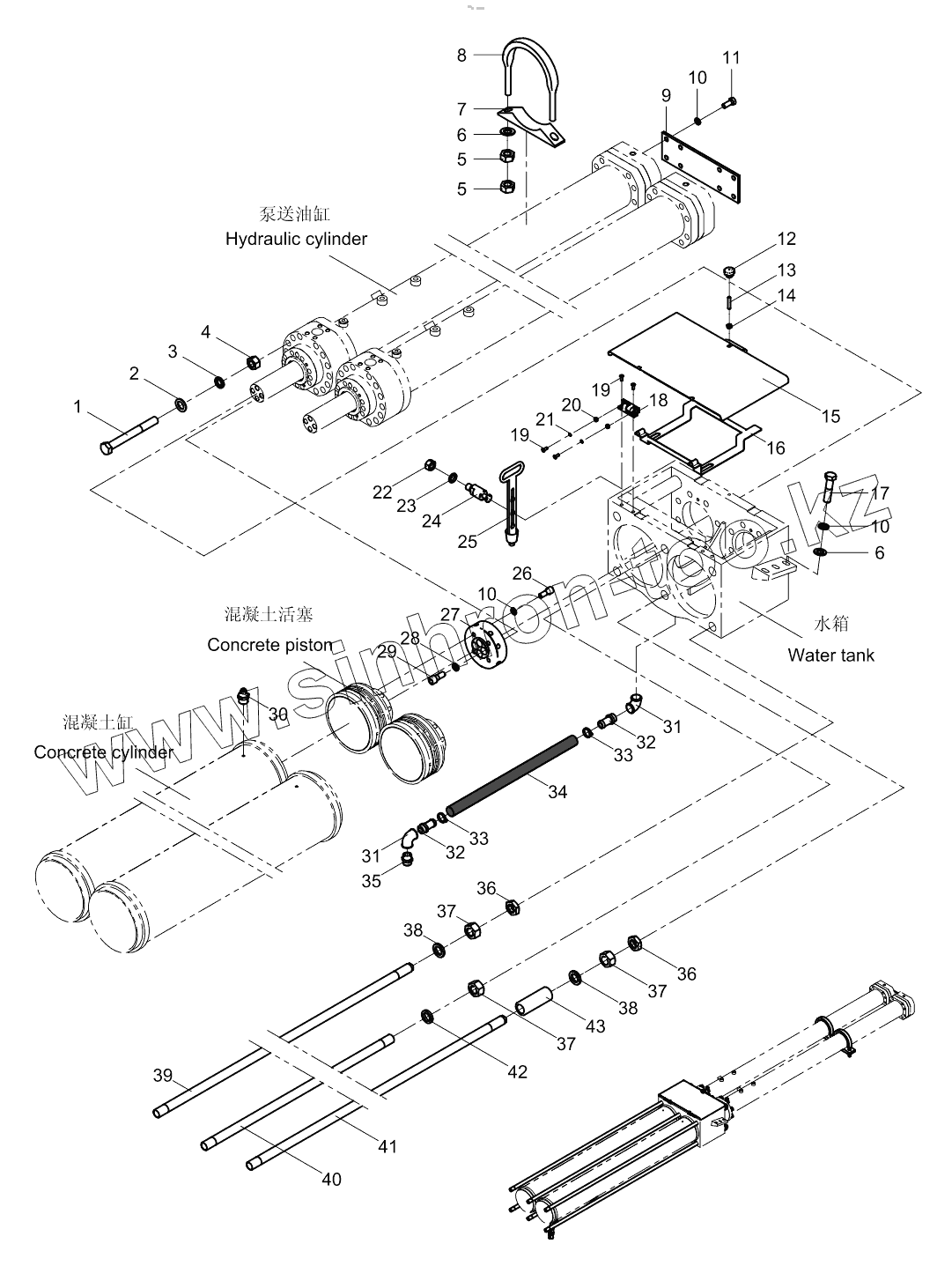

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Pumping mechanism 001690304F0000000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
36
37
37
37
38
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 1040000914 Bolt
2 1040300255 Washer
3 1040300049 Seal ring
4 1040200102 Nut
5 1040200110 Nut
6 1040300052 Washer
7 001613902А0120001 Connection pedestal
8 001613902А0120100 U-bolt assembly G
9 001690302А0000005 Connecting plate
10 1040300065 Washer
11 1040000082 Bolt
12 1100700007 Handle
13 001690301А0000001 Screw
14 1040200113 Nut
15 001690304В0200000 Water tank cover
16 001690304В0100000 Pedestal of approaching switch
17 1040000023 Bolt
18 1102500017 Hinge
19 1040100149 Screw
20 1040200111 Nut
21 1040300062 Washer
22 1040200288 Nut
23 1040300054 Washer
24 001690304F0000001 Locating pin
25 001690304F0100000 Drainage tie rod
26 1040100094 Screw
27 001690302А0000001 Connection flange
28 1040300038 Washer
29 1040100359 Screw
30 1080000007 Oil cup
31 1140101420 Elbow
32 001690301А0000007 Joint of water pipe
33 1990200130 Clamp
34 001690301А0000008 Water pipe
35 1140101560 Inner joint
36 1040200280 Nut
37 1040200276 Nut
38 001690301А0000010 Washer
39 001690304В0000001 Tie rod 1
40 001690304В0000002 Tie rod 2
41 001690304В0000003 Tie rod 3
42 1040300261 Washer
43 001690301А0000012 Support seating
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
