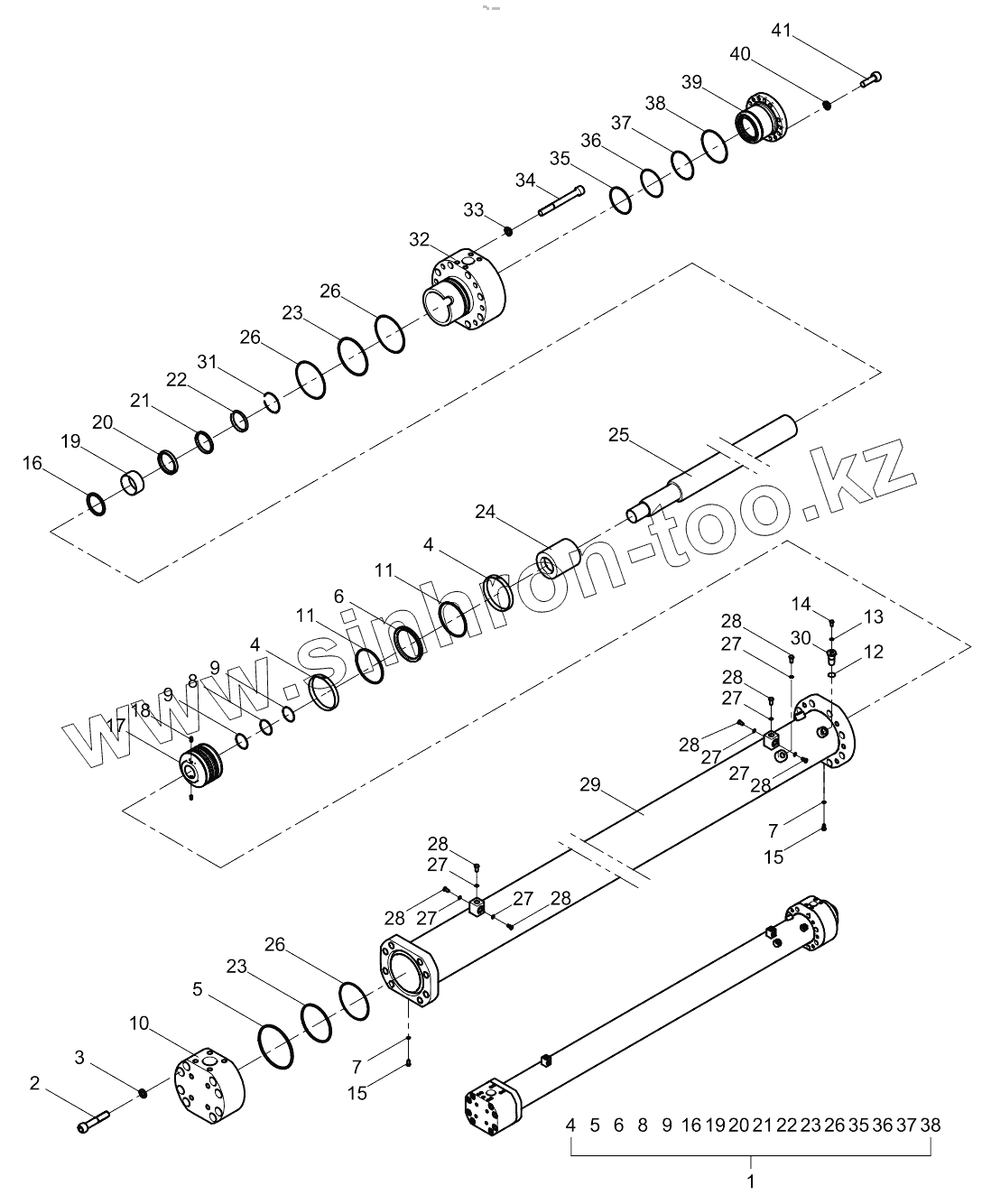

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Pumping cylinder 001696104C1100000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
6
6
7
7
8
8
9
9
9
10
11
11
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
22
23
23
23
24
25
26
26
26
26
27
27
27
27
27
27
27
28
28
28
28
28
28
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 001600001А0000215 Repair kit
2 1040101263 Screw
3 1040300049 Seal ring
4 1081400984 FR guide ring
5 1081000616 O-ring
6 1081000535 OK piston seal
7 1081000480 Rhombus seal
8 1081000919 O-ring
9 001696103А0100005 Gasket
10 001696104С1100001 Rear cover
11 1081400528 Piston ring
12 1081000485 Rhombus seal
13 1081000479 Rhombus seal
14 001696103А0000001 Screw plug
15 1140101558 Screw plug
16 1081000505 OD piston rod seal
17 001696108В1100003 Piston body
18 1040100482 Screw
19 1081400501 SBK guide ring
20 1081000492 BS piston rod seal
21 1081000504 BA piston rod seal
22 1081200133 AM dustproof ring
23 1089900029 Gasket
24 001696103А0100006 Sensor hub of approaching switch
25 001696104С1100002 Piston rod
26 1081000550 O-ring
27 1081000483 Rhombus seal
28 1140101566 Screw plug
29 001696104С1101000 Oil cylinder block
30 001696102А0100006 Transit bolt of approaching switch
31 1040300224 Gasket
32 001696108В1103000 Guide sleeve
33 1040300065 Washer
34 1040100358 Screw
35 1081000441 O-ring
36 1081000450 O-ring
37 001696101А0200007 Gasket 3
38 1081000432 O-ring
39 001696101А0200008 Pressure cover
40 1040300054 Washer
41 1040100425 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
