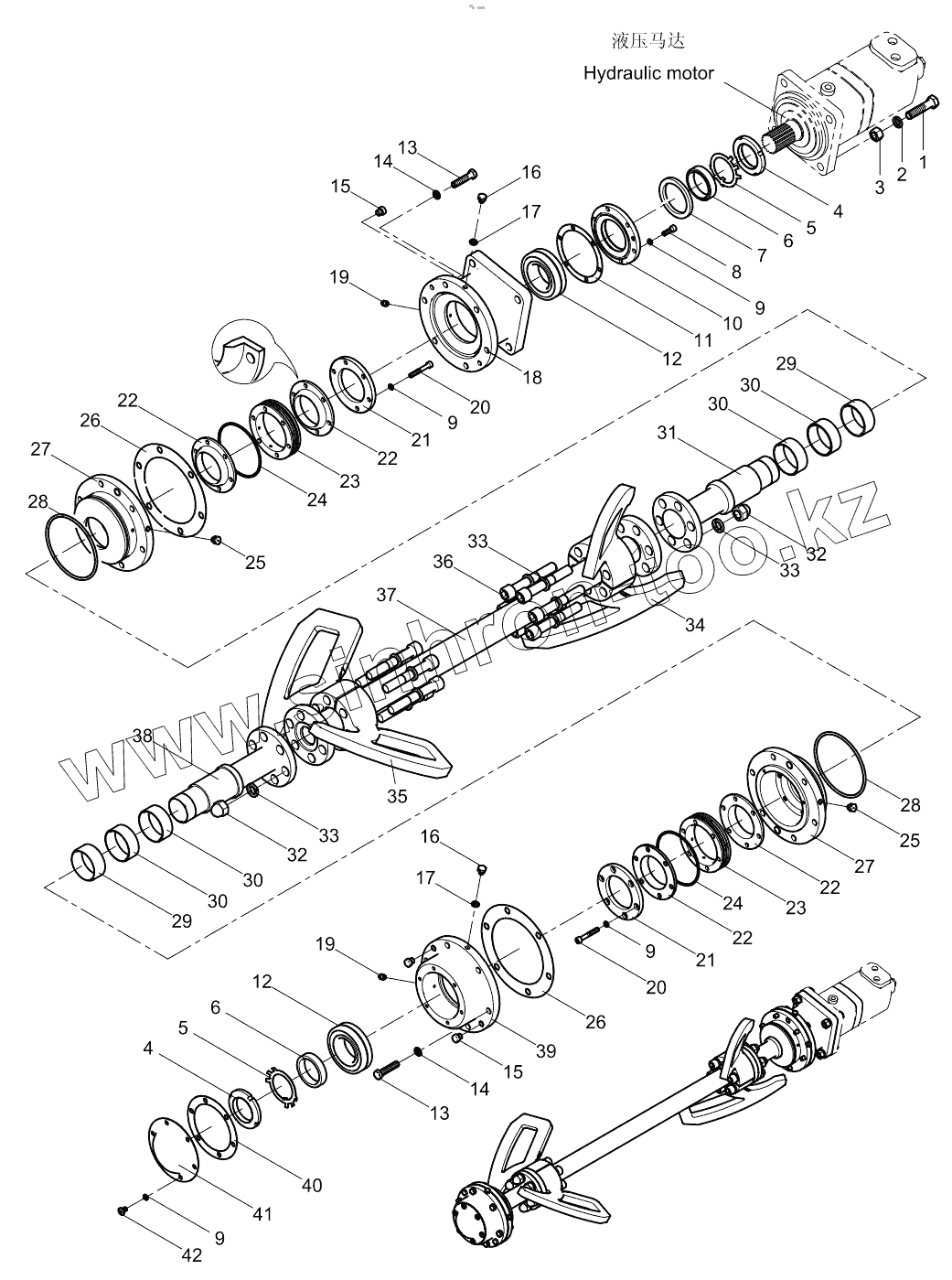

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Mixing mechanism 001690404A0000000

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

8

9

9

9

9

10

11

12

12

13

13

14

14

15

15

16

16

17

17

18

19

19

20

20

21

21

22

22

22

22

23

23

24

24

25

25

26

26

27

27

28

28

29

29

30

30

30

30

31

32

32

33

33

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040000209		Bolt
2	1040300065		Washer
3	1040200110		Nut
4	1040200185		Nut M60x2 GB/T812-1988
5	1040300087		Washer 60 GB/T858-1988
6	001690401А0000002		Shaft sleeve
7	1089900003		Felt ring
8	1040100122		Screw
9	1040300063		Washer
10	001690401А0000003		Cover
11	001690401А0000013		Paper shim
12	1050200141		Centering roller bearing
13	1040000154		Bolt
14	1040300054		Washer
15	001690401А0000014		Screw plug
16	1140101584		Outter hexagon plug screw
17	1081000560		Combined seal washer
18	001690401А0000001		Bearing pedestal 1
19	1080000007		Oil cup
20	1040100210		Screw
21	001690401А0000004		Pressure cover
22	001690401А0000010		L-type gasket ring
23	001690401А0000005		Spacer bush
24	1081000449		O-ring
25	001690401А0000016		Screw plug
26	001690401А0000009		Shim
27	001690401А0000006		Spacer flange
28	1081000552		O-ring
29	001690401А0100001		Bushing
30	001690401А0100002		Wearable sleeve
31	001690401А0100003		Half shaft 1
32	1040200318		Nut
33	1040300038		Washer
34	001690404А0000001		Blade I
35	001690404А0000002		Blade II
36	1040100525		Screw
37	001690404А0100000		Jackshaft
38	001690401А0300001		Half shaft 2
39	001690401А0000011		Bearing pedestal 2
40	000190403А0000009		Washer
41	001690401А0000012		Cover
42	1040100403		Screw
