Каталог запасных частей к технике: Zoomlion K56X-6RZ. Minor pole cylinder (H) 001619004A0700000

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

6

6

7

8

9

9

9

10

10

11

11

12

13

13

14

15

16

17

17

18

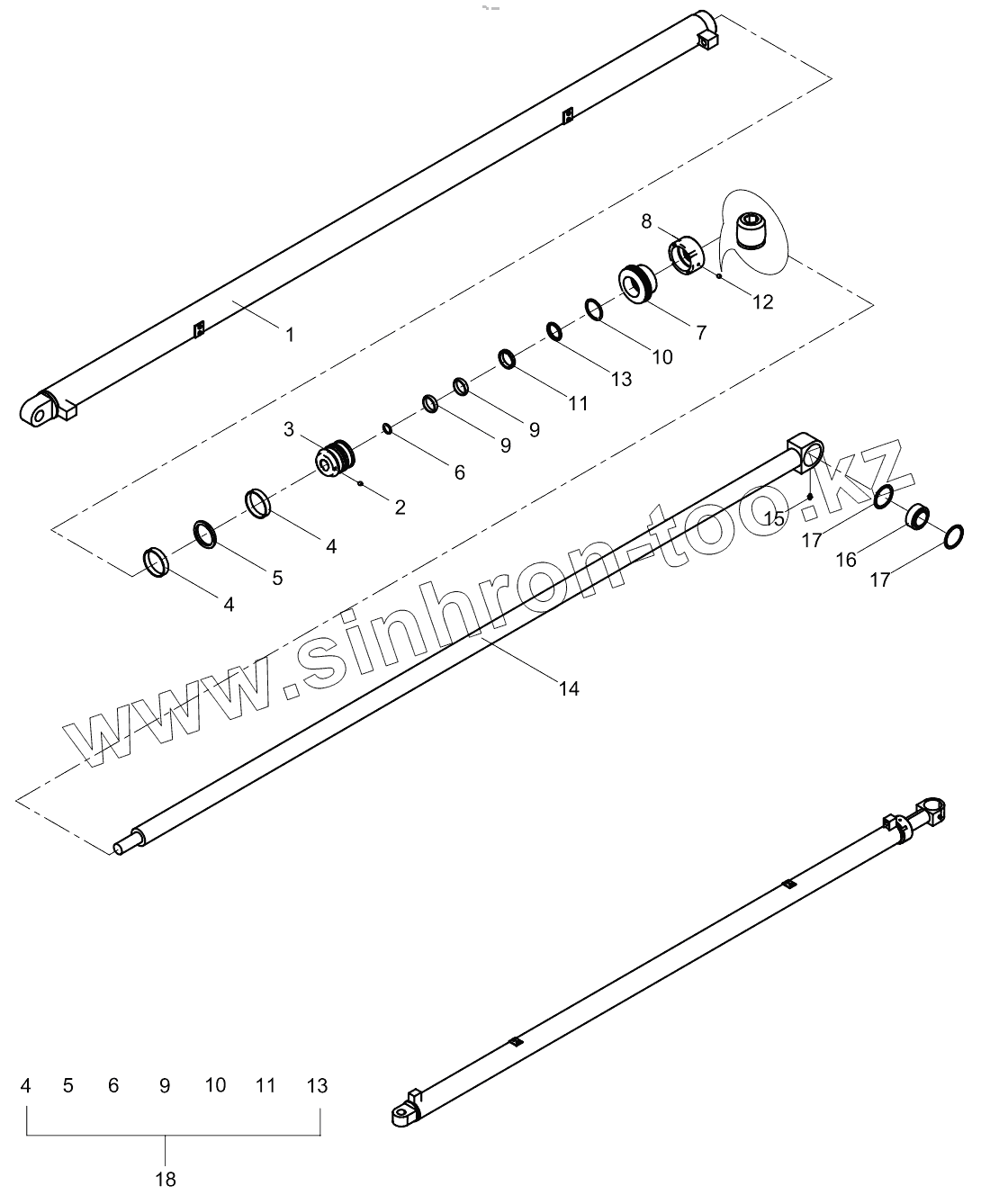

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001619004А0701000		Oil cylinder block
2	1040100367		Screw
3	001618204А0720001		Piston
4	1081400507		Guide ring
5	1089900301		Combined piston seal
6	1081001936		O-ring
7	001618204А0720002		Guide sleeve
8	001618204А0720003		Cover
9	1081400596		Guide ring
10	1081000451		O-ring
11	1081000714		Yx rod seal
12	1040100366		Screw
13	1081200165		Dustproof ring
14	001615404А0702000		Piston rod
15	1080000006		Grease gun nipple
16	1050000081		Joint bearing
17	1040300226		Retainer ring
18	001600001А0000136		Repair kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
